poe摄像机怎么布线（高清摄像头网线接法）

1. poE摄像头8芯尾线接法
2. 高清摄像头网线接法
3. 家庭poe布线方案

poE摄像头8芯尾线接法

1、网线中的4、5线为正，7、8线为负。

2、网线中的1、2线为负，3、6线为正。

3、网线中的1、2线为正，3、6线为负。

在实际布线中，最好选择网线中的4、5线为正，7、8线为负进行供电，其他四芯用来传输网络。

高清摄像头网线接法

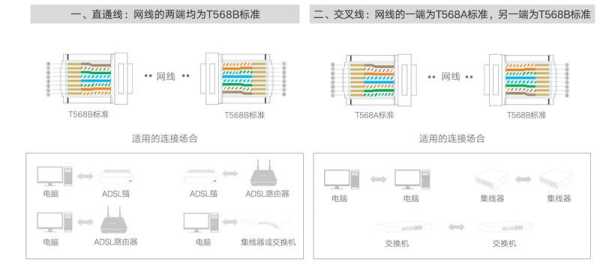

高清摄像头网线按照845b连接，高清摄像头属于网络设备，她的网口的连接和普通设备，网口的连接一样，采用845b接法，他的线序排列为白橘，橘白绿蓝，白蓝，绿白棕棕，其中的1236用于传递视频信号，如果是poe结构，那么它在传递视频信号的同时也传递工作用直流电源

　　网络摄像头网线接法

　　1、首先，我们先要了解摄像头上方有什么配置：麦克风、红外线感应灯、wifi天仙、工作 指示灯 、广角镜头、 led 灯。这些配置都在使用的时候有着自己独特的功能哦。

　　2、首先，我们需要将路由器安装在电脑上，调试之后，我们使用摄像头与网线。首先，将一根网线安插路由器上面，另外一个安插在摄像头上面，然后将电源连接。

　　3、这个时候我们打开电脑，将摄像头的后台打开，点击“无线功能”，然后选择“连接 无线路由 器”，然后我们点击“确定”，就说明安装成功了。

　　普通摄像头网线接法

　　1.摄像头用导线，其额定电压应大于线路的工作电压;导线的绝缘应符合线路的安装方式和敷设的环境条件。导线的横截面积应能满足供电和机械强度的要求。

　　2.配线时应尽量避免导线有接头。除了非用接头不可的，摄像头其接头必须采用压线或 焊接 ，导线连接和分支处不应受机械力的作用。穿在管内的导线，在任何情况下都不能有接头，必要时尽可能将接头放在接线盒探头接线柱上。

　　3.配线在建筑物内安装要保持水平或垂直。配线应加套管保护(塑料或铁管，按室内配管的技术要求选配)，天花板走线可用金属 软管 ，但需固定稳妥美观。

　　4.信号线不能与大功率电力线平行，更不能穿在同一管内。如因环境所限，要平行走线，则要远离50cm以上。

家庭poe布线方案

关于这个问题，家庭POE布线方案可以采用以下步骤：

1.确定需求：在开始布线之前，需要确定需要连接的设备和其位置，以及需要传输的数据量和速度。

2.选择合适的设备：根据需求选择合适的POE交换机，以及支持POE的网络设备，如IP摄像头、无线AP等。

3.设计布线方案：根据房屋结构和设备位置，设计合理的布线方案。可以采用多级布线，将主干线连接到各个房间的分支线，再将分支线连接到不同的设备。

4.选择合适的布线材料：选择合适的布线材料，如CAT5e、CAT6等。注意要选择符合标准的材料，以确保信号传输的稳定性和速度。

5.安装布线：将布线材料按照设计方案进行安装，连接好POE交换机和网络设备。

6.测试网络连接：在完成布线后，需要进行网络连接测试，确保网络连接稳定、速度快。

7.维护和管理：定期检查和维护POE布线，保持网络设备的正常运行，及时处理故障和问题。

家庭POE布线方案就是，每一个摄像头都铺设一根超五类网线，就可以实现信号和摄像头供电传输，方便实用

到此，以上就是小编对于poe摄像头布线的问题就介绍到这了，希望介绍的3点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
