ddf架和odf架的区别
ODF光纤配线箱
ODF光纤配线箱，是专为光纤通信机房设计的光纤配线设备。具有光缆固定和保护功能光缆终接功能、调线功能、以及光缆纤芯和尾纤保护功能。ODF配线箱既可单独装配成光纤配线架，也可与数字配线单元、音频配线单元同装在一个机柜/架内。构成综合配线架。该设备配置灵活、安装使用简单、容易维护、便于管理、是光纤通信光缆网络终端，或中继点实现排纤、跳纤光缆熔接及接入必不可少的设备之一。采用19英寸宽，机箱高度为4U，约18cm，适合于标准机柜。最多可同时引入4根光缆，每箱最大容量达72芯，标准配线容量48芯，ODF结构为每配线箱可装光纤分配盘6层和跳纤余长存储盘2层。每个光纤分配盘装有12个光纤活动连接器法兰盘，和12芯光纤熔接盘。多余光缆纤芯及尾纤可在光纤分配盘上盘储，用户可根据实际需求选配单元数量或法兰盘数量。
DDF数字配线架
数字配线架又称高频配线架，在数字通信中越来越有优越性，它能使数字通信设备的数字码流的连接成为一个整体，从速率2Mb/s～155Mb/s信号的输入、输出都可终接在DDF架上，这为配线、调线、转接、扩容都带来很大的灵活性和方便性。
在于它们的用途不同。
Ddf架主要用于数字传输，如数字电视、宽带接入等；而Odf架则主要用于光纤传输，如光缆分配、保护等。
除了用途不同外，它们的结构和设计也略有不同。
Ddf架通常比较紧凑，较小的尺寸，而Odf架则较大，通常用于大规模光纤网络。
此外，Odf架的接口具有可拆卸性，便于维护和更换。
因此，需要根据实际情况选择使用哪种类型的架，以最优化系统性能和可靠性。

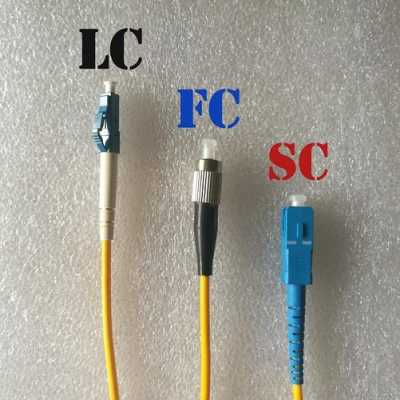

ddf架和Odf的区别是这样的，大家还是要注意区分。ODF是用作光的跳接,一般型号是12芯、24芯、36芯、72芯,根据光跳线的接头类型还要分SC和FC；
DDF是电用作的跳接,一般是32路一个模块,根据电缆的接法分为卡接和绕接.
sc跳线接法
SC跳线是一种用于光纤连接的跳线接法。它采用SC型光纤连接器，具有简单、可靠的特点。SC跳线的接法是将SC型连接器的插头插入设备的SC型插座中，确保插头与插座的对齐，并轻轻推入直到插头锁定。
这种接法适用于光纤通信、数据中心、局域网等领域，提供高速、稳定的光纤连接。在安装和维护过程中，需要注意保持光纤的清洁和正确的连接方式，以确保光信号的传输质量和稳定性。
电风扇的线是怎么接的
电风扇的线分火线，零线，地线，分别对应接上就好
有6根接线，电机上有接线图，可以参考。
红色、白色、蓝色是接档位，黑色与黄色接电容，220V电压接黑色，以及红色、白色、蓝色变换1、2、3档。一般启动线圈的阻值比运行线圈的小好多。
交接箱，ODF单元框，终端盒等都要按此线序来的，就按这个色谱，还有一种色序是红、蓝、绿、白、黄、橙。
风扇调速器就两个接线端,一端接电源的火线,一端接风扇的其中一根线;风扇电机出来的线头有三根,分别是电机线圈中间的一根引线和线圈的两个端头引线。
线圈中间的引线接电源的任何一根线都可;另两根线其一接电容的一端,其二接电容的另一端与电源的另一根线;改变接电容的电源线位置,可以改变电机的转动方向。
到此，以上就是小编对于24芯odf架绑光缆示意图的问题就介绍到这了，希望介绍的3点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
