ODF架盘位怎么标(odf架如何盘线)

保哥 50 0
  1. odf盘与核心交换机怎么连接
  2. 在光交箱里面的ODF主要就是做成端用的
  3. odf熔纤工艺规范
  4. OLT,ODF,光交,光分,分纤盒是怎么连接的,有什么特殊情况
  5. 光纤能确定位置吗

odf盘与核心交换机怎么连接

ODF与主网络光缆熔接,完成第一步分线;光交换机应用于光转光数据交换;光模块应用于电转光/光转电。光模块由光电子器件、功能电路和光接口等组成,光电子器件包括发射和接收两部分;光交换机是直接进行光信号交换的数据交换的设备;ODF用于光纤通信系统中局端主干光缆的成端和分配,可方便地实现光纤线路的连接、分配和调度。

在光交箱里面的ODF主要就是做成端用的

OLT是光设备,光路终结,光电转换

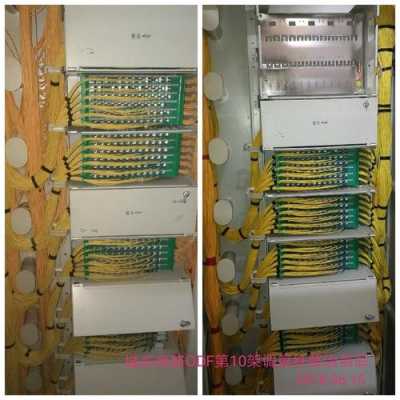

ODF架盘位怎么标(odf架如何盘线)-第1张图片-安保之家

ODF你可以理解为跳线盘,选择哪一对光路接到OLT上

熔纤盘在ODF后面,室外光缆进来以后,焊接尾纤到ODF上

光交箱,一条大主干到达某个区域后,用光交箱分开光纤到区域的不同地方

分光器,为了提高光纤传输利用率,往往把几个波长的光束在一条光纤上走,通过分光器可以把这几个光束分离开来,那么主干就不需要那么多光纤了。

ODF架盘位怎么标(odf架如何盘线)-第2张图片-安保之家

一般在工程上:

主干光纤到达某区域,进入光交箱分开到区域不同的地方,其中某路到某建筑的总机房,在总机房里进入分光器,分光后进入某路进入某分机房,在分机房内近入熔纤盘和尾纤焊接,尾纤另外一头安装到ODF上,在通过跳线连接ODF和OLT,这就是主干进入到设备的大致过程,不算很准确,不过理解概念够用了

  ODF是光纤配线架,成端可以直接理解为接线,而光缆成端的作用是便于光缆直接接上ODF架,光纤配线架(ODF)用于光纤通信系统中局端主干光缆的成端和分配,可方便地实现光纤线路的连接、分配和调度。  主要功能:

odf熔纤工艺规范

 1)跳纤操作必须满足ODF架内、光交、综合箱内整齐、 布线美观、便于操作、少占空间的原则。 2)跳纤长度必须掌握在500mm余长范围内。

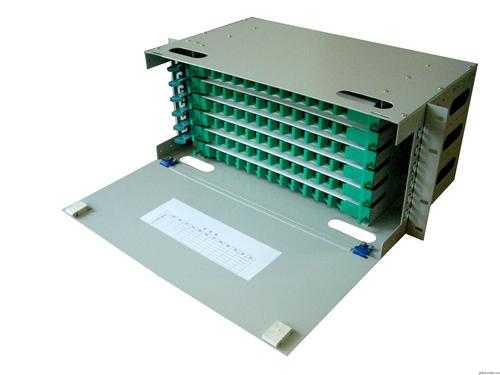

ODF架盘位怎么标(odf架如何盘线)-第3张图片-安保之家

 (1)、对于上走线的光纤,应在ODF 架外侧下线,选择 余纤量最适合的盘纤柱,并在 ODF 架内侧向上走纤,水平 走于ODM下沿,垂直上至对应的端子。

OLT,ODF,光交,光分,分纤盒是怎么连接的,有什么特殊情况

光交箱由一定数量的ODF托盘组成 主干盘就是主干线路用到的ODF盘 用户盘就是下面用户线路用到的ODF盘 如果你见过实物,应该很容易区分

光纤能确定位置吗

能!

1、设置好OTDR的参数。使用OTDR测试时,必须先进行仪表参数设定,其中最主要是设定测试光纤的折射率和测试波长。只有准确地设置了测试仪表的基本参数,才能为准确的测试创造条件。

2、使用仪表的放大功能。应用OTDR的放大功能就可将光标准确置定在相应的拐点上,使用放大功能键可将图形放大到25米/格,这样便可得到分辨率小于1米的比较准确的测试结果。

3、调整准确的测试范围档。对于不同的测试范围档,OTDR测试的距离分辨率是不同的,在测量光纤障碍点时,应选择大于被测距离而又最近的测试范围档,这样才能充分利用仪表的本身精度来进行测量。

其次,维护管理过程中应建立准确、完成的原始文件资料。这些准确的完成的光缆线路文件是故障测量、定位的基本依据。因此,维护管理过程中不能疏忽大意,应该建立真实、可信、完整的线路资料。

而在光缆接续监测时,记录测试端至每个接头点位置的光纤累计长度及中继段光纤总衰减值,同时也将测试仪表型号、测试时折射率的设定值进行登记。准确记录各种光缆余留。详细记录每个接头坑、特殊地段、S形敷设、进室等处光缆盘留长度及接头盒、终端盒、ODF架等部位光纤盘留长度,以便在换算故障点路由长度时予以扣除。

到此,以上就是小编对于odf架如何盘线的问题就介绍到这了,希望介绍的5点解答对大家有用,有任何问题和不懂的,欢迎各位老师在评论区讨论,给我留言。
