  1. 光纤收发器怎么和交换机连接
  2. 多芯光纤的熔接,我有一个主干线光缆,分到多处节点,接光纤收发器,应该怎么熔接啊
  3. 光纤收发器可以多对接收吗?比如两对光纤收发器,用两个分光器连接,然后两对收发器同时使用,这样可以吗
  4. 光纤收发器中的FX、TX分别代表什么
  5. 光纤收发器中的FX、TX分别代表什么

光纤收发器怎么和交换机连接

还没有人来解决你这个问题? 很简单的.一般来说,光纤收发器都是光纤接口转成以太口的.光纤接口一般都是sc类型的, 转成以太口后,随便接在1526上的一个以太口都可以. 如果收发器是千兆的,则接最后两个combo接口中任何一个电口即可. 百兆收发器的话,则在24个百兆口任意连接都可以. 如果有要求的话,则需要配置相关的信息.

多芯光纤的熔接,我有一个主干线光缆,分到多处节点,接光纤收发器,应该怎么熔接啊

简单的说,你的就是在主干光缆线路上下线。举例说明吧,一条48芯光缆,到第一个节点处下线12芯,你就把48芯里1-12芯和12芯对接,到第二个节点下线24芯,你就把48芯里13-36芯和24芯对接,第三个节点下线12芯,你就把48芯里37-48芯和12芯对接,。

光纤收发器怎么和交换机连接,光纤收发器怎么对接的-第1张图片-安保之家

光纤收发器可以多对接收吗?比如两对光纤收发器,用两个分光器连接,然后两对收发器同时使用,这样可以吗

不能。你的接法会出现信号干扰,导致没有一对收发器可用。

光纤收发器是双向通讯,且通讯中不涉及协议层,无法进行IP包的解析,所以只能进行单对单的通讯。如果按你的连接方式,一个光发可以接两个光收,发送出去的信号具体是给哪台光收的?由哪台光收进行反馈?如果同时反馈的话必然会导致信号无效。这是由以太网自身的通讯机制导致的,针对以太网开发的光纤收发器也就不支持这种用法。

当然,如果有针对令牌环网或总线网开发的光纤收发器,估计应该支持这种用法。

光纤收发器中的FX、TX分别代表什么

TX代表发送数据、RX代表接收数据、FX指的是光口的状态、FDX是全双工状态、

光纤收发器怎么和交换机连接,光纤收发器怎么对接的-第2张图片-安保之家

Link/ACT指的是链路是否激活或说连通,一般情况连通时长亮,有数据传送时闪亮,但并不绝对,有例外情况。

使用说明;

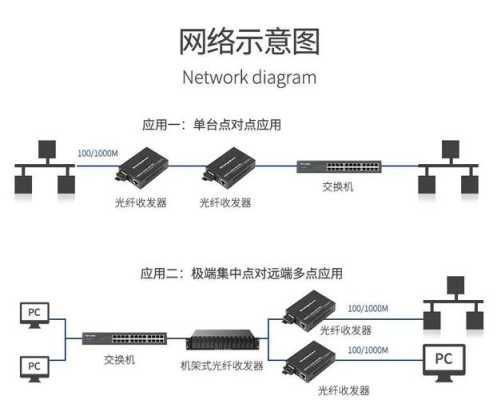

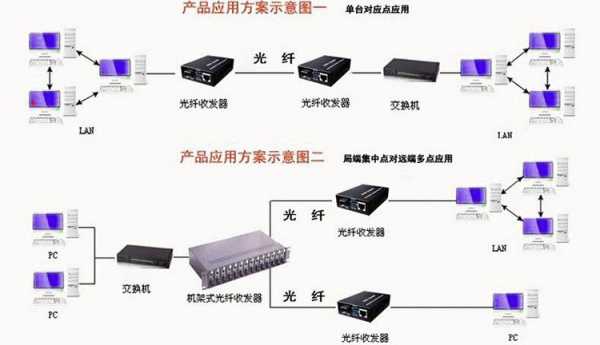

1.光纤收发器应用示意图简单如下图。光纤都是一对的。从光收发电口出来就可以接上你的局域网。

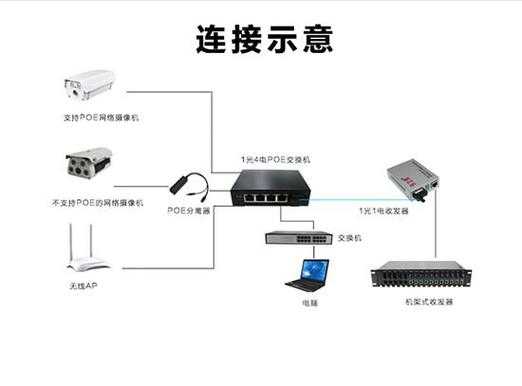

2.各类型光纤收发器的面板结构图如下图。

光纤收发器怎么和交换机连接,光纤收发器怎么对接的-第3张图片-安保之家

面板上面写着

PWR:电源指示灯

很高兴回答您的问题,我是智能安防专委会王明,一直从事光通信方面工作,今后多交流。

光纤收发器,是一种将短距离的双绞线电信号和长距离的光信号进行互换的以太网传输媒体转换单元,在很多地方也被称之为光电转换器(Fiber Converter)。

TX是发送,RX是接收。光纤中是成对出现的,收发是1对。收发必须同时,只收不发,只发不收都是有问题的。 如果连接成功,光纤收发器的所有电源灯信号灯都必须是亮的才通。

如何区分单纤收发器与双纤收发器?

光纤收发器中的FX、TX分别代表什么

TX代表电口,亮为电口连接正常;FX代表光口,亮为检测到输入光,连接正常。光纤收发器,是一种将短距离的双绞线电信号和长距离的光信号进行互换的以太网传输媒体转换单元,在很多地方也被称之为光电转换器(Fiber Converter)。产品一般应用在以太网电缆无法覆盖、必须使用光纤来延长传输距离的实际网络环境中,且通常定位于宽带城域网的接入层应用;如:监控安全工程的高清视频图像传输;同时在帮助把光纤最后一公里线路连接到城域网和更外层的网络上也发挥了巨大的作用。拓展资料:光纤收发器一般应用在以太网电缆无法覆盖、必须使用光纤来延长传输距离的实际网络环境中,同时在帮助把光纤最后一公里线路连接到城域网和更外层的网络上也发挥了巨大的作用。有了光纤收发器,也为需要将系统从铜线升级到光纤,为缺少资金、人力或时间的用户提供了一种廉价的方案。光纤收发器的作用是,将我们要发送的电信号转换成光信号,并发送出去,同时,能将接收到的光信号转换成电信号,输入到我们的接收端。光纤收发器通常具有以下基本特点:

1. 提供超低时延的数据传输。

2. 对网络协议完全透明。

3. 采用专用ASIC芯片实现数据线速转发。可编程ASIC将多项功能集中到一个芯片上,具有设计简单、可靠性高、电源消耗少等优点,能使设备得到更高的性能和更低的成本。

4.机架型设备可提供热拔插功能,便于维护和无间断升级。

5. 可网管设备能提供网络诊断、升级、状态报告、异常情况报告及控制等功能,能提供完整的操作日志和报警日志。

6. 设备多采用1+1的电源设计,支持超宽电源电压,实现电源保护和自动切换。

7. 支持超宽的工作温度范围。

8. 支持齐全的传输距离(0~120公里)。

到此,以上就是小编对于光纤收发器怎么对接的的问题就介绍到这了,希望介绍的5点解答对大家有用,有任何问题和不懂的,欢迎各位老师在评论区讨论,给我留言。
