50对电缆线序是啥，50对通信电缆线序

1. 50对电缆线序是啥
2. 50电缆是三根50线和一根多大的线
3. 50与75电缆的区别

50对电缆线序是啥

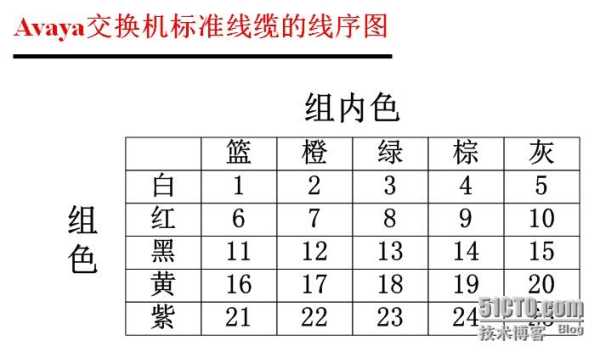

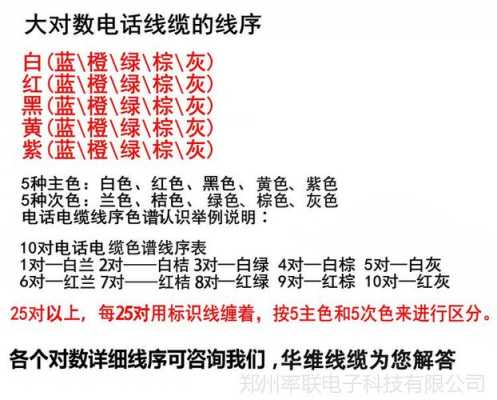

      50对通信电缆中色谱分为主色：白，红，黑，黄，紫五种，副色：兰，橙，绿，棕，灰五种。

        两两配对就成了25对色谱对绞线了，25对为一个基本单位线了，50对就是由2个基本单位线色谱构成，基本单位线用带色谱的扎带绕扎区分开，扎带色谱构成同线对色谱一样。

50电缆是三根50线和一根多大的线

50电缆是三根50线和一根16线。
因为50电缆是一种常用的通信电缆，由三根50Ω同轴电缆和一根16AWG的多股铜线组成，其中50Ω同轴电缆用于传输高频信号，而16AWG铜线则用于传输低频信号和提供电源。
这种设计可以有效地减少信号干扰和噪声，提高通信质量和稳定性。

是交流的电缆，共4芯，是三相四线制的交流电源，3根电源红、黄、蓝，是95平方的，1根保护工作地是50平方的。数字解释是3乘95平方加上一根1乘50平方。

50与75电缆的区别

电阻不同。

50 欧线芯“粗”,内导体直径约为屏蔽层内径三分之一左右;75 欧线芯远小于此 75 与 50 欧的馈线应用一般分接收与发射的分别,在单一的接收设备上用 75 欧馈线为多, 在用一规格上 75 欧馈线比 50 欧馈线绝缘体损耗小,成本低,属于电压驱动型,多应用在高 电平、低电流的单接收馈源连接上。50 欧馈线线芯粗、表面积大(表皮面积越大对于高频信 号的。

50Ω 线缆主要用于在双向通信系统中传输数据信号，其应用领域比较广泛，包括信号测试、计算机以太网主干网、无线天线馈电线缆、GPS全球定位卫星天线馈送线缆和手机系统等。

75Ω 线缆主要用于传输视频信号。其中通过线缆传输电视信号是一种典型应用，此时常用F型连接器，例如家庭有线电视天线连接。另一种应用是在DVD机、VCR、安防监控等系统和设备间传输视频信号，此时通常也称为音频/视频（A/V）线缆和连接器，此时常用BNC和RCA连接器。75Ω线缆常用为实心中心导体线缆RG59B/U和绞合中心导体线缆RG59A/U。

50与75这两种电缆，他们的截面过电流不一样，50平方毫米的铜芯电缆线它的载流量可以达到150安，75平方毫米的铜芯电缆线，它的载流量可以达到187安。

1.   75欧姆同轴电缆一般用于视频信号传送用连接导线。50欧姆同轴电缆一般用于监控信号、无线信号传送用连接导线

2.      常用的同轴电缆有50和75欧姆特性阻抗两大类。通信行业一般用50欧姆，电视行业，安防行业的视频传输，都用75欧姆特性阻抗的。

3.    50欧的同轴电缆一般用于射频电路，75欧的同轴电缆则主要用于视频电路.50欧和75欧其实都是传输信号用的，但75欧姆要求更低的衰减，故而在视频信号的传输中经常使用，而50欧姆还考虑了功率的传输，所以天线中用量较大。

电缆50平方毫米和75平方亳米是有一定的区别的。50平方（简称）导线截面积小，成本低，重量轻，价格便宜，但其载流量也较70平方要小，也就是说所带动的负荷也小。

而70平方截面积大，成本高，重量大，价格高，但其载流量也比50平方要大，所带负荷也多。

到此，以上就是小编对于50对通信电缆线序的问题就介绍到这了，希望介绍的3点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
