海康poe摄像头供电顺序
POE交换机是有供电和受电的两个过程,如果前端是标准POE,那么末端也必须是标准的POE,这样POE交换机正常工作。
POE供电的线序可以有三种:
1、网线中的4、5线为正,7、8线为负。
2、网线中的1、2线为负,3、6线为正。
3、网线中的1、2线为正,3、6线为负。6、在实际布线中,最好选择网线中的4、5线为正。
7、8线为负进行供电,其他四芯用来传输网络。
PoE即Power Over Ethernet,通过一根网线同时传输数据和电力,是目前监控系统主流的供电方式。是由IEEE制订的802.3af/at国际标准,使用48~57V的电压供电,线损较小、供电安全。这种供电方式相比220V供电可以避免电线甚至PVC管的投入,相比于集中供电更加稳定可靠。所以监控系统推荐使用PoE,安全又节约。

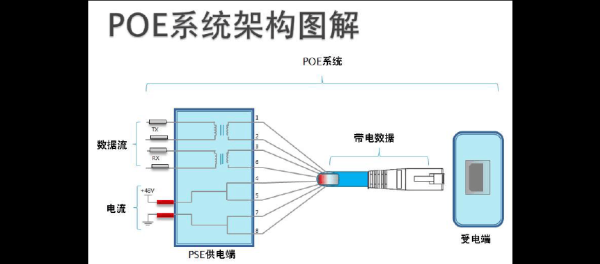

标准PoE是IEEE 802.3af/at协议,分为Alternative A和Alternative B两类,两者最大的区别在于供电线芯的差异,A类是通过1236线芯供电,B类是通过4578线芯供电。
类使用1236供电,这样就可以使用4芯网线进行供电和数据传输,节约一定的线路成本。由于数据信号和电力信号频率有较大差异,所以在相同线芯传输时不会相互干扰,因此,1236和4578供电一样稳定可靠。
如何判断供电类型?
那么重点来了,到底怎么你的设备是哪种类型的供电呢?实际上受电设备和供电设备均有各自支持的供电类型,分别如下:
受电设备(PD)
对于受电设备,可能会被不同厂商、不同类别的PSE供电,所以受电设备一般情况下是同时支持AlternativeA和AlternativeB两种供电方式,可以使用1236或4578供电。例如我司全系列PoE摄像机同时支持1236、4578两种方式供电。
供电设备(PSE)
供电设备一般情况下只支持一种类型的供电方式,要么是1236,要么是4578,所以在选择四芯网线供电的时候需要格外注意。以下是我司常见设备的供电类型:
交换机:我司PoE交换机均是AlternativeA类,通过1236供电。
4根网线怎么poe供电
可以,POE供电有两种供电方式。 一种是1236线脚传输数据,4578线脚供电,另外一种POE供电方式是1236线脚即传输数据也供电所以当选用第二种供电方式时就只用到4芯网线 1236线脚和4578线脚的定义如下: 568B网线线序:1橙白、2橙、3绿白、4蓝、5蓝白、6绿、7棕白、8棕。

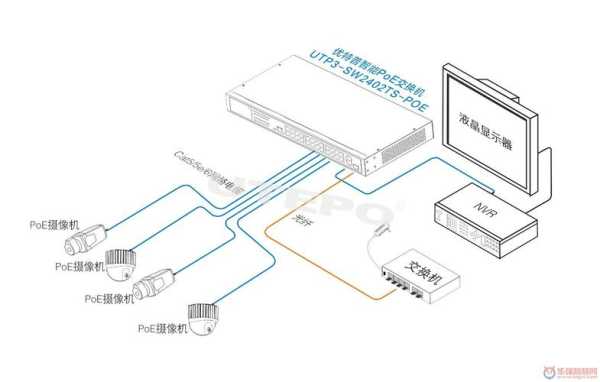

poe版摄像头连接方法
1.首先我们要确定摄像头安装的位置,确定好之后就可以开始排线
2.摄像头有2个插孔,一个是电源插孔,一个是网线插孔,所谓poe供电就是一根8芯的网线既可以供电,又可以提供网络

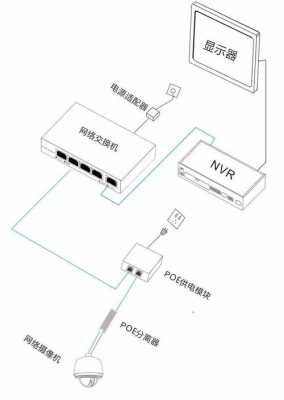

3.我们需要一个转接头,将一根网线分为四芯水晶头,和4芯电源,将电源和水晶头分别插入摄像头对应的口子
4.网线另外一头插入poe交换机,这样就可以了
5.然后从POE交换机再插一根网线到录像机,这样就可以控制摄像头了
到此,以上就是小编对于poe怎么供电的的问题就介绍到这了,希望介绍的3点解答对大家有用,有任何问题和不懂的,欢迎各位老师在评论区讨论,给我留言。
