门禁刷卡带密码怎样接线，门禁密码锁上怎么接线图解

1. 门禁刷卡带密码怎样接线
2. 门禁接线正确的接法
3. 门禁电锁如何接线
4. 遥控门禁的正确接线方法
5. 门禁下插锁接线方法

门禁刷卡带密码怎样接线

门禁刷卡带密码接线方法如下：

门禁主机上的+12V、GND端(门禁主机供电)接门禁电源的+12V、GND端。

电控锁正端接门禁电源的NO或NC端（视常开锁、常闭锁而定）；通常是接到NC端（通电开锁，断电关锁）。

门禁主机上的PUSH端（开信号）接门禁电源的PUSH端；门禁主机上开门信号标是NO、NC的，通常接NO端至接门禁电源的PUSH端。

门禁接线正确的接法

需要按照以下步骤进行：

首先将外壳和前盖拆开，确保门禁主机的内部线路没有接触到电源。

当前，门禁主机的常闭线（通常标记为NC）和常开线（通常标记为NO）都需要连接到电磁锁中。

将外壳和前盖放回到门禁主机上，然后连接电源线。门禁主机的电源应与外部电源相连。

连接读卡器，通常使用网络线（RJ45）连接。其中，T-和T+线连接到读卡器的负极和正极，另外的两个线（R-和R+）被连接到读卡器的接收端和发送端上。

最后，将门禁主机和读卡器连接到网络中，通常需要使用网络线和网口将门禁主机和读卡器连接到网络交换机或路由器上。

需要注意的是，门禁接线时应仔细查看门禁主机的接线图，确保电磁锁、电源、读卡器、网络等各个组件安装正确、连接稳固。否则，可能会出现门禁无法使用、线路短路等故障问题。另外，在门禁电路的调试和维修过程中，也需要严格按照门禁主机的使用说明书要求进行操作。

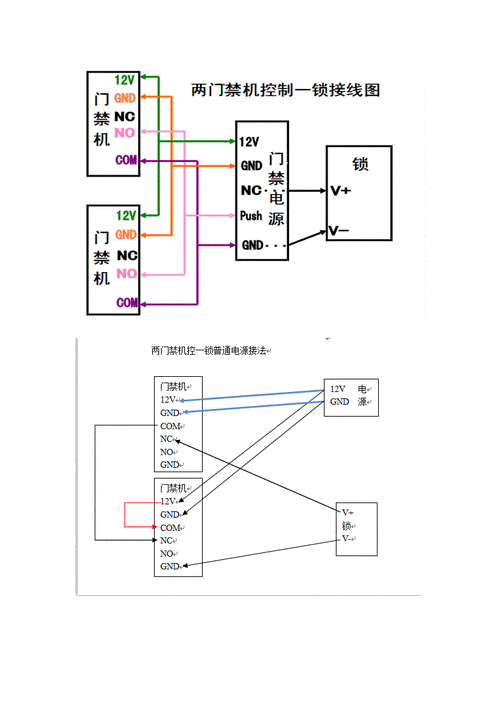

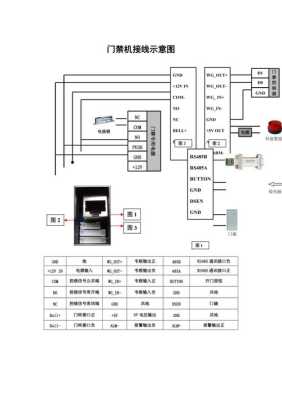

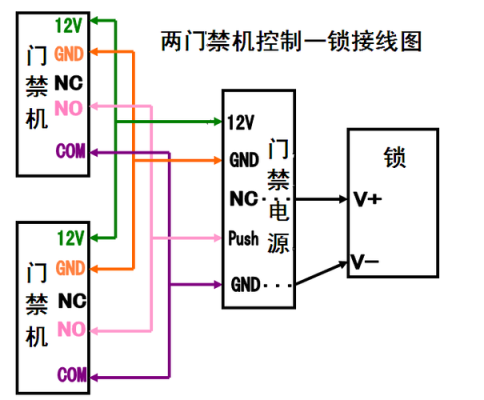

门禁电锁如何接线

一般门禁系统配置：门禁主机、门禁电源、电控锁、出门按钮。；接线方式：；

1、门禁主机上的+12V、GND端（门禁主机供电）接门禁电源的+12V、GND端。；

2、电控锁正端接门禁电源的NO或NC端（视常开锁、常闭锁而定）；通常是接到NC端（通电开锁，断电关锁）。电控锁负端接门禁电源的GND端。；

3、门禁主机上的PUSH端（开信号）接门禁电源的PUSH端。门禁主机上开门信号标是NO、NC的，通常接NO端至接门禁电源的PUSH端。；

4、另一端接出门按钮的话，出门按钮的2根线接到门禁主机的出门按钮端；或者是接入到门禁电源的PUSH端和GND端。；

5、另一端接读卡器的话，读卡器连线接入门禁主机的对应信号端（一般接4个端子：12V、GND、DATA0、DATA1）。

遥控门禁的正确接线方法

一般门禁系统配置：门禁主机、门禁电源、电控锁、出门按钮。；接线方式：；

1、门禁主机上的+12V、GND端（门禁主机供电）接门禁电源的+12V、GND端。；

2、电控锁正端接门禁电源的NO或NC端（视常开锁、常闭锁而定）；通常是接到NC端（通电开锁，断电关锁）。电控锁负端接门禁电源的GND端。

门禁下插锁接线方法

门禁下插锁的接线方法如下：

门禁一体机的10P（或8P）端子线的电源正级（红线）接到电源箱的12V，电源负极（黑线）接到电源箱的GND。

接开锁信号：将门禁一体机端子线的继电器公共端COM（白线）接到电源箱的GND，将继电器常开NO（黄线）接到电源箱的PUSH，若电源箱有两个PUSH，则接到第一个PUSH，标识为PUSH1或PUSH2。

接出门按钮：将门禁设备的出门按钮IN1（蓝线）接到出门按钮一端，出门按钮另一端，用一根单独的线接到GND。

接网络：若门禁设备不需要网络则忽略这一步。将门禁设备四芯端子线按接好，端子插入设备。

请根据具体情况调整接线方法。

到此，以上就是小编对于门禁密码锁上怎么接线图解的问题就介绍到这了，希望介绍的5点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
