门禁com端应该怎么接线（门禁com接什么）

1. 门禁电源没有com端怎么接线
2. 门禁开关COM是什么
3. 门禁常开接线端是什么

门禁电源没有com端怎么接线

1. 首先,确定好控制器的串口号。一般来说,串口号都是2或3,控制器的串口号为1。

2. 然后,连接控制器的电源,将控制器的串口号与门禁电源的串口号对应起来。

3. 最后,连接门禁电源的控制线。

通常情况下，门禁电源的接线端子应该有 COM、POS 和 NEG 三个端子，其中 COM 为公共端，POS 为正极，NEG 为负极。如果门禁电源没有 COM 端子，那么需要根据具体情况来确定接线方式。

一种可能的接线方法是：将门禁控制板的 GND 端接到门禁电源的负极端子（NEG），将控制板的 VCC（或 +5V） 端接到门禁电源的正极端子（POS）。这样做的原因是门禁控制板一般也有自己的电源，电源的负极是 GND，正极是 VCC（或 +5V）。因此，将控制板的 GND 端接到门禁电源的负极端子，可以使电路形成闭合回路，使控制板正常工作。

需要注意的是，不同品牌、型号的门禁电源可能有不同的接法，因此在安装过程中一定要根据具体的产品说明书和接线图来操作，确保接线正确。如果还有不确定的地方，最好请门禁安装人员进行操作。

门禁开关COM是什么

门禁上的com是指：通过门禁变压器电源导进来的12伏+电源。从而使得与设备呈现出通电状态。门禁上的com一般代表开关信号的公共端，单个端子不构成信号和电压。

扩展资料:

门禁的com和no输出常闭信号，接门禁锁是阴极锁或电控锁。断电上锁，门禁的com和nc输出常开信号，接门禁电插锁，磁力锁，通电上锁，多用于玻璃门木门，比较常用。

门禁机上的com和no没有电压，只有开关量。门禁电源上也有一个com，一般是接门禁锁使用的。

com接锁负极，nc接正极。单这个com和nc是有12v电压的。另外在多门门禁控制器上也有com这个端子，其意义也是表示信号没有电压。

门禁上的com代表什么：

门禁上的com一般代表开关信号的公共端，单个端子不构成信号和电压。

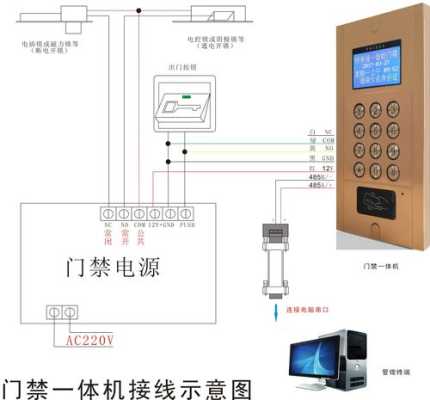

门禁com接线

门禁的com和no输出常闭信号。接门禁锁是阴极锁或电控锁。断电上锁。

门禁的com和nc输出常开信号，接门禁电插锁，磁力锁，通电上锁，多用于玻璃门木门，比较常用。

门禁机上的com和no没有电压，只有开关量。

门禁电源上也有一个com，一般是接门禁锁使用的。

门禁com

com接锁负极，nc接正极。单这个com和nc是有12v电压的。

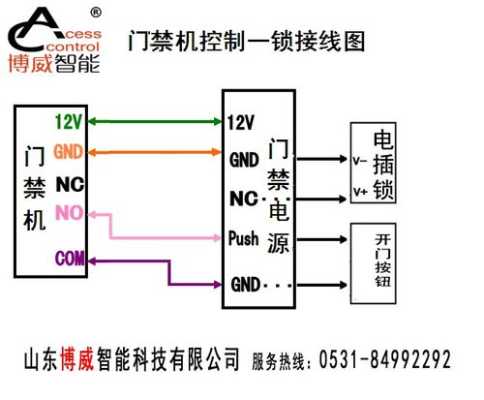

门禁com接锁

门禁常开接线端是什么

NC－常开，NO－常闭，COM－公共端，D0－韦根0，D1－韦根1，12V+－电源正，GND－电源负，POWER－电源正，485+－通讯正，485－—通讯负，B1－按钮，S1－门磁，想不起来了。。

门禁常开接线端是门禁系统中的一种接线方式，它是指门禁系统中的控制器将门锁的常开端和电源正极相连，使门锁常开，门不锁住，人员可以自由进出。

在需要限制人员进出的场所，如办公室、实验室等地方，门禁常开接线端常常被关闭，门锁则会变成常闭状态，只有刷卡、指纹等合法认证的人员才能进出。门禁常开接线端的开启和关闭可以通过门禁系统中的软件进行设置，方便实用。

到此，以上就是小编对于门禁com接什么的问题就介绍到这了，希望介绍的3点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
