红外线报警怎么接线（红外探测器串联正确接法）

1. 红外报警探头怎么接
2. 红外探测器串联正确接法
3. 红外光束探测器怎么接线

红外报警探头怎么接

答：红外报警器的接法：线未电阻接于常闭和常开之间，通信信号线接公共端和常开端两组，线未电阻即串于其中。报警时常闭断开，常开导通，线未电阻被短路报警。

在安装红外线报警器之前，首先应把报警主机通电放在固定位置，把报警探头挂在约2米高的地方，使其向前下方倾斜，以获得较高的灵敏度。接通电源，经过1分钟左右的延时后，报警器进入警戒状态，这时，若有人进入监控区，即刻报警。报警约1分钟，自动停止。然后重新处于警戒状态。

+12V 这是 12V直流电源正极GND 负极ALARM 这应该是两个端口，是信号口TAMPER 是防拆，一般不接

红外探测器串联正确接法

　一、红外线探测器主机侧接线

　　红外探测器主机侧接DI接口，主机侧用水晶头568B的线序，制作网线。



　　二、红外探测器传感器侧接线

　　1、红外探测器侧：+12V—橙白，GND—蓝白，ALARM（左）—GND短接，ALARM（右）—绿

　　2、红外探测器 DELAY上的跳线帽 在23上。

　　三、红外探测器上电

　　1、通电后传感器进入约60秒自检状态，红色指示灯闪烁，指示灯熄灭，进入正常状态

　　自检完成后，触发告警，红色指示灯常亮。

　　未报警红外探测器接到主机DI接口后，主机DI网口灯常亮。

串联红外探测器的接法如下：

1. 将第一个红外探测器的“+”和“-”接入电源的正负极，同时将第一个探测器的“OUT”端口接入第二个探测器的“IN”端口。

2. 将第二个红外探测器的“OUT”端口接入第三个探测器的“IN”端口，以此类推，直到所有的探测器都串联完成。

3. 最后一个红外探测器的“OUT”端口则需要接入警报主机或者其他的报警设备。

需要注意的是，在串联红外探测器的时候，每个探测器的电源和信号线都需要正确连接，否则会影响整个系统的正常工作。同时，还需要根据实际情况选择合适的探测器型号和数量，以确保系统的稳定性和可靠性。

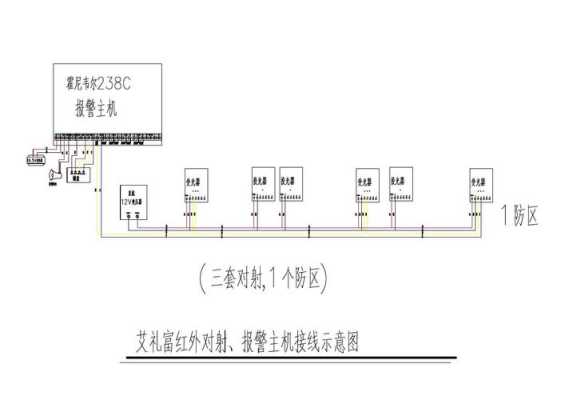

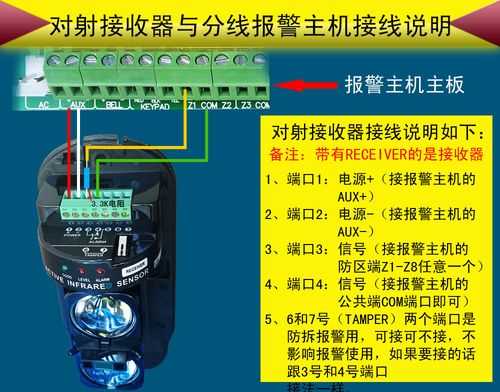

红外光束探测器怎么接线

1. 并联接线方式

并联接线方式是最常见的一种红外线探测器接线方式。在这种方式下，探测器的正极和负极分别与电源的正极和负极相连。并联接线方式的优点是接线简单，不需要额外的电路板或元件，适用于大多数情况。但是，由于并联接线方式会使电流分流，因此可能会降低探测器的灵敏度和稳定性。

2. 串联接线方式

串联接线方式是另一种常见的红外线探测器接线方式。在这种方式下，探测器的正极和负极分别与电源的正极和负极相连，但是在正极和负极之间还需要加入一个电阻。串联接线方式的优点是可以避免电流分流，提高探测器的灵敏度和稳定性。但是，由于需要额外的电路板或元件，接线比较复杂。

3. 双向接线方式

1. 红外光束探测器的接线方法有多种。
2. 首先，红外光束探测器通常有两个主要的接线端子，一个是电源接线端子，另一个是信号接线端子。
电源接线端子用于连接电源，通常有正极和负极两个接线端子，需要根据具体的电源要求进行正确接线。
信号接线端子用于连接探测器的输出信号，通常有信号线和接地线两个接线端子，信号线用于传输探测器的输出信号，接地线用于连接到地线以提供电气接地。
具体的接线方法需要参考红外光束探测器的产品说明书或者相关技术文档。
3. 此外，红外光束探测器的接线还需要考虑到安全性和可靠性，需要遵循相关的安全规范和电气接线标准。
在接线过程中，应注意避免短路、接错线和接触不良等问题，以确保红外光束探测器的正常工作和稳定性。
如果对接线方法不确定或者不熟悉，建议咨询专业人士或者生产厂家进行指导。

到此，以上就是小编对于红外线报警怎么接线图解的问题就介绍到这了，希望介绍的3点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
