海康威视摄像机拾音器接法，海康威视ctl gnd怎么接

1. 海康威视摄像机拾音器接法
2. 海康音柱接线方法
3. 海康同轴模拟摄像头线怎么切换
4. 海康的人脸一体机怎么和门磁接线

海康威视摄像机拾音器接法

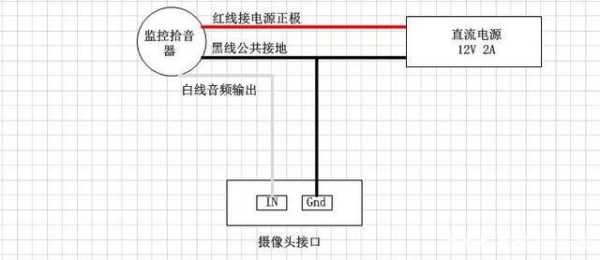

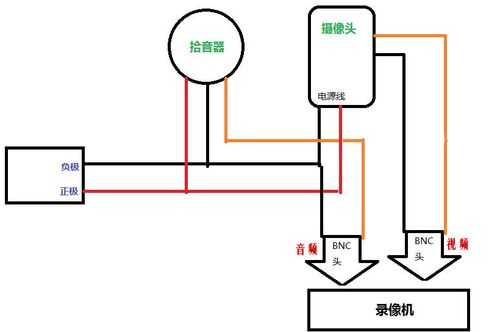

拾音器接法：拾音器信号（白色或黄色）正极接摄像机audio in正极，拾音器电源正极（红色）接12v正极，拾音器有一个共地线（黑色）接12V电源负极与摄像机的GND。海康威视摄像机拾音器功能：一、独立供电红色线接电源正，黑色线一分为二，一芯接电源负极；然后把白线，黑线拉到监控中心连接硬盘录像机。一芯接信号正极（白色），一芯接信号负责（黑色）。二、集中供电1、WM、PK系列没有干扰的情况下，距离不超过，300米，推荐用RVV3*0.5MM平方电缆，信号可以传办理三公里没问题。关键12V电源超过50米有衰减；超过50米，推荐用稳压15V可调节电源，保证电源的电压稳定。2、重复：红色线接电源正，黑色线一分为二，一芯接电源负极；然后把白线，黑线拉到监控中心连接硬盘录像机。一芯接信号正极（白色），一芯接信号负责（黑色）。

海康音柱接线方法

一、音频输入接拾音器的接线方法：a.将摄像机上的AUDIO IN端口接拾音器的信号线b.拾音器正极外接电源正极供电c.拾音器的负极和电源负极相接后，接入AUDIO IN边上的G端子即可摄像机跟录像机之间的联系使用网线就可以的二、音频输出接音箱的接线方法：a.音箱正负线与电源正负线相连b.音箱信号线与摄像机AUDIO OUT相连c.摄像机GND、音箱负极、音箱电源负极三线相连

海康同轴模拟摄像头线怎么切换

CTL 与GND 是切换控制线，为同轴高清输出与CVBS输出的硬件切 换开关，默认为同轴高清输出，若将切换控制线短 路，摄像机切换为CVBS输出

海康同轴模拟摄像头线路切换可以通过前端控制盘或者硬件切换器来实现，这取决于安装时的具体设置和环境要求。

1. 前端控制盘切换

如果您的摄像头系统使用了前端控制盘（也称为云台控制器），那么您可以通过控制盘上的按键或菜单，直接切换同轴模拟摄像头的线路。

具体来说，您需要进行以下步骤：

a. 连接控制盘和摄像头，确保控制盘已经正确配置，并能够正常识别和控制摄像头。

海康的人脸一体机怎么和门磁接线

海康的人脸一体机和门磁接线方式如下：

1、门禁一体机接阳极锁/磁力锁、阴极锁、灵性锁接线：K1T801/802的锁接线端子本身带电源输出，门锁不需要单独供电，NO/NC是一条线，如果接阳极锁、阴极锁，需要通过主板上的跳帽来切换常开。

2、常闭门磁接线：将门磁信号线接到一体机上SENSOR/GND接线端子。

海康的人脸一体机和门磁接线的过程非常简单，首先需要确认人脸一体机和门磁的接口类型，一般来说人脸一体机会有门磁接口，然后根据接口类型选择合适的接线方式，通常是通过接线盒连接人脸一体机和门磁。

接线时需要注意接线盒中的接线顺序，一般来说是先连接电源，再连接门磁和人脸一体机的接线，接线完成后进行电源通电测试，确保连接正确无误。最后记得做好接线盒的防水处理，以确保设备安全稳定运行。

到此，以上就是小编对于海康威视ctl gnd怎么接的问题就介绍到这了，希望介绍的4点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
