  1. 我要把红外探测器和视频监控联动起来,怎么把红外探测器接入海康硬盘录像机?需要加继电器吗
  2. 海康ivms4200报警联动怎么设置
  3. 海康电梯摄像头报警联动连接方法
  4. 北大青鸟红外对射怎么接线
  5. 红外对射如何接线

我要把红外探测器和视频监控联动起来,怎么把红外探测器接入海康硬盘录像机?需要加继电器吗

红外对射一般不直接和摄像机联动,而是通过如下方式:红外对射->地址模块->总线->报警主机->总线联动模块->硬盘录像机->摄像机

海康ivms4200报警联动怎么设置

海康ivms4200报警联动设置

红外探测器怎么联动(海康ivms4200报警联动怎么设置)-第1张图片-安保之家

1、一般应用在红外报警联动球机监控上。

2、与其中一个防盗相关的几个关键地方设置球机预置点和巡航路线3、防盗系统有输出功能,4、报警后将开关量的输出传到DVR或球机的报警输入,通过设置的预置点或巡航路线来看现场状况。把红外探测器的两根信号线接入DVR的报警输入端(红外的信号端接DVR的报警输入端,红外的地接DVR的地)不同机型的报警输入端也不同,一般是8、16路,然后在DVR的报警设置里作相应设置,根据要求有不同选项,时间段要选上。重启生效。有报警时可监控画面上弹对应通道的画面来,可录像(要作对应的设置)。

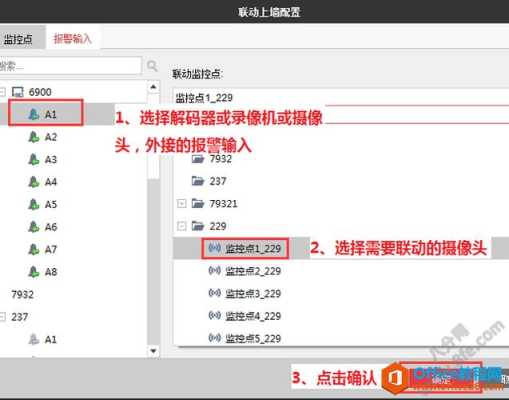

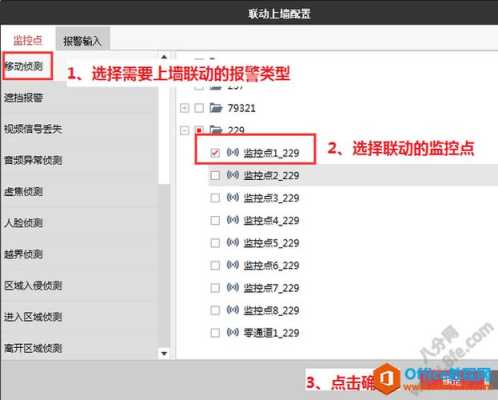

摄像机等外接的报警输入触发之后也联动上墙,这里也可以实现 至此我们就完成报警联动上墙操作啦,然后只要上墙中关联的监控点触发移动侦测报警时,监控点的画面就会自动在报警窗口上墙显示了

海康电梯摄像头报警联动连接方法

海康电梯摄像头报警联动的连接方法如下

红外探测器怎么联动(海康ivms4200报警联动怎么设置)-第2张图片-安保之家

1,一般应用在红外报警联动球机监控上。

2,与其中一个防盗相关的几个关键地方设置球机预置点和巡航路线3,防盗系统有输出功能,4,报警后将开关量的输出传到DVR或球机的报警输入,通过设置的预置

连接方法:三根线,一根是电源12V+,一根是音频信号,一根是公共线,也就是你在接线的时候只要把音频线的屏蔽线与电源12V-两条线接在一起就可以了。

海康摄像头利用网线和信号线与,录像硬盘机连接,然后连接到电脑主机上,就可以正常工作,发现异常情况就可报警到监控主机上

红外探测器怎么联动(海康ivms4200报警联动怎么设置)-第3张图片-安保之家

北大青鸟红外对射怎么接线

方法是

对射分投光器(T)和受光器(R);

接线方法也比较简单,投光器只需接电源(一般12V的电源就可以),受光器接电源和信号;

对射上电源接线端用“+”“-”标示,信号一般用“NC”“ COM”标示。

首先主机是16路输入8路继电器输出可联网报警主机。

1、IN 1 ~IN 16 和I-com 为16路报警输入,可以接16个探测器,探测器的信号线一根接IN1,另一根接I-COM,

红外对射如何接线

对射分投光器(T)和受光器(R);

接线方法也比较简单,投光器只需接电源(一般12V的电源就可以),受光器接电源和信号;

对射上电源接线端用“+”“-”标示,信号一般用“NC”“ COM”标示,很好接的,祝你成功!

对射分投光器(T)和受光器(R);

接线方法也比较简单,投光器只需接电源(一般12V的电源就可以),受光器接电源和信号;

对射上电源接线端用“+”“-”标示,信号一般用“NC”“ COM”标示。

首先主机是16路输入8路继电器输出可联网报警主机。

1、IN 1 ~IN 16 和I-com 为16路报警输入,可以接16个探测器,探测器的信号线一根接IN1,另一根接I-COM,

2、ID拨码开关是用来设置主机地址的,在有多个主机的情况下需要给每一台主机设置一个地址。如果只有一台主机时此开关无作用。

3、输出1-output(NO C NC)至8-output (no c nc )为8组继电器输出,接NO-C为常开输出接点,接NC-C为常闭输出接点。

4、c-output (no c nc )为公共输出继电器端子,接法同上,16路的任何一路有报警他都会有输出。

5、16个报警指示灯分别对应16个报警探测器IN 1 ~IN 16的状态,有报警信号时灯亮。8个输出指示灯分别对应1-output(NO C NC)至8-output (no c nc )

6、输出端口可以接灯光、警号、联动硬盘录像机等设备、触发自动拨号装置等其它需要联动的装置。

到此,以上就是小编对于红外探测器怎么联动的的问题就介绍到这了,希望介绍的5点解答对大家有用,有任何问题和不懂的,欢迎各位老师在评论区讨论,给我留言。
