二合一防雷器怎么接（为什么电源防雷器前端应串联合适的熔断器或空开）

1. 视频防雷器接线方法
2. 为什么电源防雷器前端应串联合适的熔断器或空开
3. 室外监控在供电方面如何防雷

视频防雷器接线方法

监控防雷器分三类，电源、信号、控制。普通监控摄像头没有控制线，把电源、信号的防雷器组合在一起，就叫电源信号二合一防雷器。

在二合一防雷器上有个BNC插头(有点像有线电视插头)，这个是连接信号的(也有信号用双绞线的)。把防雷器串联进视频信号线即可。

同理，电源部分也是串联接的。但是不用担心，外表看是串联的，实际内部的防雷模块是和线路并联的，只要接插件质量好，没有衰减。

你说的黄线应该是黄绿线，而不是黄线，黄绿线是地线的标准颜色。它应该直接与大地连接的。是用来将雷电泄放到大地的。

该接地线接法：

方法一：就近与避雷带连接。

方法二：敲开水泥，与主钢筋连接。

方法三：如果是钢管电杆，直接和电杆连起来。

方法四：在下方用2.5米钢管砸下地面，然后连起来。

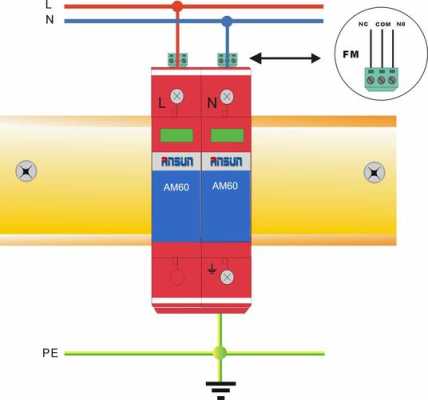

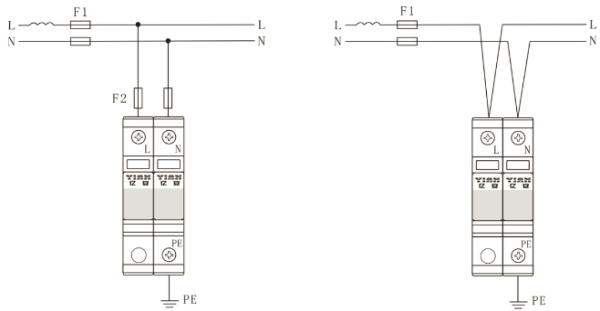

为什么电源防雷器前端应串联合适的熔断器或空开

空开是不能防雷的，不过其放在前面可以起到以下作用：

1、在有的情况下防雷可能因雷击或浪涌而导致防雷器一直对地放电，这样空开可以跳闸起到保护的作用。

2、起到断开防雷器的作用，有时候不想用防雷器保护或是需更换防雷器损坏的时候可以起到断电的作用。

过欠压保护器在总空开之后、在其他所有支路空开之前。

漏电保护器一般是和空开二合一的，就无所谓顺序了。

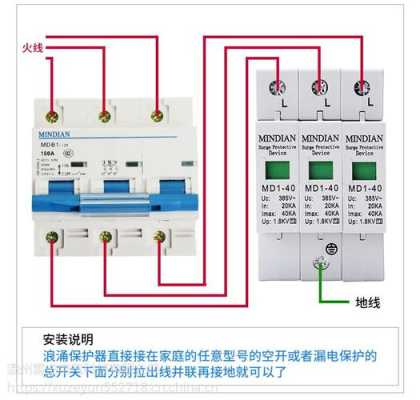

浪涌保护是并联入电路的，总的来说安装的靠前一些比较好，地线短线阻低。浪涌保护之前记得串联一个熔断器，防止浪涌保护器故障短路。记得是“熔断器”，最好别用空开。

大概就是这么个套路吧，最近在装修，多了解了些。

室外监控在供电方面如何防雷

户外摄像机的防雷是非常有必要的就你描述的情况应做好以下几点1、首先要彩钢板房及摄像机的接地系统2、摄像机安装位置如果处于屋檐之下，可以不考虑另做摄像机的直击雷防护3、摄像机的电源线路、视频线路、控制线路必须安装相应的浪涌保护器（国内较多为监控三合一防雷器或监控二合一防雷器），作为前端摄像机的线路浪涌（感应雷）的防护4、视频线路、控制信号线路经室外进入机房内设备（硬盘录像机）前，应加装视频信号防雷器和控制信号防雷器，作为机房内设备信号线路的浪涌保护5、机房电源系统应做三级防雷保护6、机房接地系统-----以上为个人意见，以供参考---如需防雷，请咨询当地气象局防雷部门或当地专业防雷公司。参考：GB50057-94 GB50343-2009

室外监控一般就是指的摄像机，无论是模拟相机还是网络相机，电源电压一般都是12/24V的，偶有220V的，所以，供电方面防雷，需看对多少电压做保护了。因为220V的一般是转换成12/24后再给摄像机用，所以，单纯考虑摄像机的话，可以使用24V的电源防雷器防护，也可以使用二合一，三合一的防雷器，同时对电源，信号进行防护。如果打算对220V电源防护，可以使用220V单相电源防雷器，一般最大放电电流20KA之下的进行防护，也可以使用电源电压220V的二合一或三合一防雷器同时对电源和信号进行防护。

备注：无论使用哪种防雷器，都必须保证有良好的接地，否则，没有接地或接地很差情况下，加防雷器意义不大了。

到此，以上就是小编对于二合一防雷器怎么接线的问题就介绍到这了，希望介绍的3点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
