  1. 如何做野外监控摄像头及前端设备的防雷措施
  2. 网络摄像头网线接法

如何做野外监控摄像头及前端设备的防雷措施

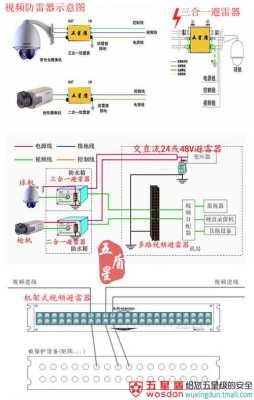

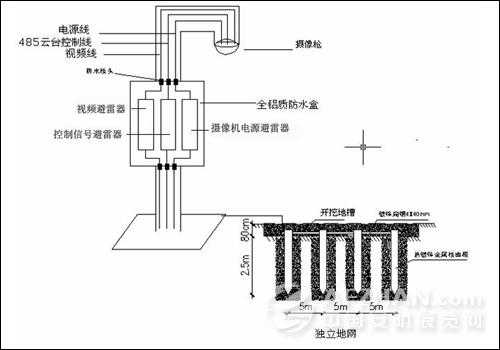

  通常是将前端设备如摄像头置于接闪器(避雷针或其它接闪导体)有效保护范围之内。当摄像机独立架设时,为了防止避雷针及引下线上的暂态高电位,避雷针最好距摄像机3-4米的距离。  另外,为防止电磁感应,沿电线杆引上的摄像机电源线和信号线应穿在金属管内以达到屏蔽作用,屏蔽金属管的两端均应接地。  线缆雷电感应电动势是一种高频交变电压,位置等效在线缆中间。根据这个特征,感应雷的防护基本做法是对设备输入输出口设置“限压保护电路”。

网络摄像头网线接法

网络摄像头网线除了常用的八芯网线之外,网络综合线也是经常被运用在网络摄像头的连接中的。 网线标准接法有两种,T568B和T568A接法,现在我们都统一用T568B接法。 T568B:1橙白、2橙、3绿白、4蓝、5蓝白、6绿、7棕白、8棕。

如何做野外监控摄像头及前端设备的防雷措施,前端防雷接地怎么做的-第1张图片-安保之家

1、网线是8芯的,用其中的芯可以做视频用另外2芯可以做电源线和普通的用电源线和视频线做一样。如果单独放电源线,那一根网线可以接4个监控探头的视频。布线比普通的视频线要方便的多。但是如果距离稍长需要加双绞线放大器。

2、橙蓝绿棕,按照双绞线的缠绕度越大的接最远的,越小的接越近的,两个绞在一起的接一个摄像头,用双绞线原理抗干扰。接过100米的是没有问题的,远的没有试验过。有源双绞线传输器传输,比较不容易被干扰。

3、室外布线,尽可以选用室外阻水网线,虽然价格高了些,但可靠性可以保证,对于干扰特强的地方,如电厂、变电站等地方,建议选用屏蔽网线,或在普通网线外套金属管,如采用屏蔽网线一定要注意传输距离,一般控制在700米,采用在监控室单端接地的原则;对于电梯的干扰,建议选用电梯专用双绞线电缆。

4、网线的连接,应进行可靠的焊接,在室外一定要做好防水处理,处理完后注意防止浸泡在水里,可以将接头放在矿泉水瓶内,瓶口朝下,再将瓶口封好;由于双绞线传输采用“虚地”技术,比同轴电缆更容易感应静电或雷电,选择双绞线传输设备,一定要注意选用具有防静电、防雷的产品,如果在多雷区,最好在前端做防雷接地。

如何做野外监控摄像头及前端设备的防雷措施,前端防雷接地怎么做的-第2张图片-安保之家

网络摄像头通常需要使用以太网线连接到路由器或交换机。具体来说,您可以这样做:

获取以太网线,将一端插入网络摄像头的 "网络" 端口。

将另一端插入路由器或交换机的 "网络" 端口。

在这种情况下,网络摄像头就被正确连接到网络了。您可以使用摄像头的网络设置进行配置,以便通过网络浏览器访问摄像头,或者使用摄像头的应用程序进行远程监控。

如何做野外监控摄像头及前端设备的防雷措施,前端防雷接地怎么做的-第3张图片-安保之家

1、把剩余的尾线一根一根用打火机烫一下,然后快速捏一下,以让里面细小的不知道是铜丝还是什么丝的金属漏出来。

2、剪了一根30厘米的网线,一头按照上面的方法,同样露出铜丝。

3、同样是8条线,按照顺序对应一 一对接,这里涉及到一个困扰无数网友的问题,就是海康威视的8条线的颜色跟我们正常的网线是不一样的。海康威视的尾线的8条线的颜色分别为:橙、黄、绿、紫、灰、蓝、棕、白。而我们正常的网线的8种颜色分别是:橙白、橙、蓝白、蓝、绿白、绿、棕白、棕。这里只是说明一下网线的8种颜色,并没有按照568A或者568B的排线标准来。

到此,以上就是小编对于前端防雷接地怎么做的的问题就介绍到这了,希望介绍的2点解答对大家有用,有任何问题和不懂的,欢迎各位老师在评论区讨论,给我留言。
