模块控制器怎么接防盗器,数码防盗器怎么接线图解

保哥 117 0
  1. 模块控制器怎么接防盗器
  2. 加装防盗器的接线方法
  3. 报警器线路接法

模块控制器怎么接防盗器

模块控制器可以通过以下步骤接入防盗器来实现防盗功能:1. 首先确定你所使用的模块控制器和防盗器的型号,以便查阅相应的接线图;
2. 在模块控制器上找到对应的接线端子,通常会有防盗器接口;
3. 将防盗器接口与防盗器的接线进行连接,根据接线图正确连接各个端子;
4. 根据具体的需求和配置,进入模块控制器的设置界面进行相关设置,如防盗器的触发条件、报警方式等。
通过这些步骤,就可以成功地将防盗器接入到模块控制器中,实现防盗功能。
需要注意的是,在接线过程中要仔细核对接线图和接线端子,以避免接线错误导致设备无法正常使用或甚至产生故障。

加装防盗器的接线方法

打开汽车方向盘左下方装饰板,找到保险盒,防盗器开白黑线接原车的蓝黑线。

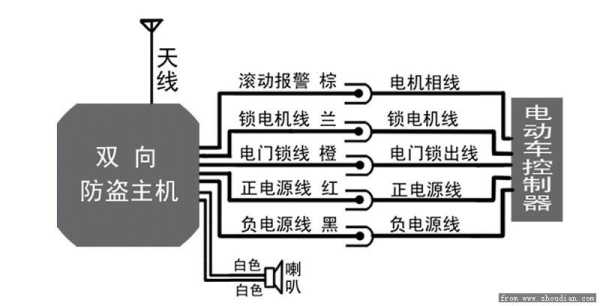

模块控制器怎么接防盗器,数码防盗器怎么接线图解-第1张图片-安保之家

同样是在保险盒里面,汽车白色线接防盗器中控盒里焊线。

防盗器马达里的黑白色开锁线接原车红黑线。

防盗器里马达关锁线接原车的红蓝线。

防盗器里蓝色边门线接原车白黑线。

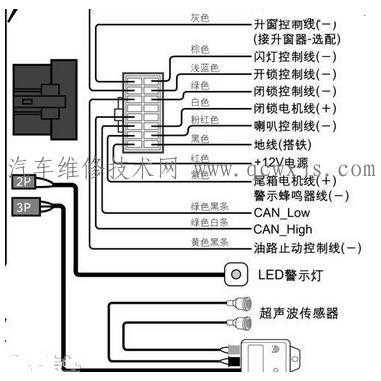

模块控制器怎么接防盗器,数码防盗器怎么接线图解-第2张图片-安保之家

您好:对于您问的问题,加装防盗器时,需要将点火开关的火线与车辆大线从插头处断开,然后用防盗器的控制电路串联在点火开关的火线与车辆大线中间,这就可以利用防盗器控制点火开关的火线是否通电了,希望我的回答会对您有所帮助。

报警器线路接法

报警器线路的接法与具体的报警器类型和安装要求有关。下面是常见的报警器线路接法:

1. 电源接法:

   - 如果报警器需要外部电源供电,一般情况下,有三条线连接到电源:火线(L)、零线(N)以及接地线(PE)。将火线连接到电源正极,将零线连接到电源负极,将接地线连接到可靠的地面接地处,以确保安全。

模块控制器怎么接防盗器,数码防盗器怎么接线图解-第3张图片-安保之家

2. 报警信号线接法:

   - 报警器一般都有一个触发输入接口,用于接收来自探测器或其他触发装置的报警信号。在接法上,通常有两种方式:可选择的常闭(NC)触点和可选择的常开(NO)触点。如果使用常闭触点,则在报警信号触发时,线路断开;如果使用常开触点,则在报警信号触发时,线路闭合。

3. 探测器接法:

   - 如果报警器需要与探测器进行连接,通常是使用低压配线进行连接。探测器一般具有两条线(正极和负极),将其连接到相应的报警器接口上。确保正确连接并紧固好接线端子,以确保可靠的信号传输。

步骤/方式一

第一步:准备一根RVS线(信号总线),此处以普通线缆代替。

步骤/方式二

第二步:将线路从JTY-GD-G3底座的穿线孔处穿过,将信号总线接在底座任意一对对角的线端子上。

步骤/方式三

可以根据具体的报警器型号和安装场景而有所不同,以下是一般的报警器线路接法:

电源接法: 报警器通常需要外部供电,可以通过直流电源或交流电源进行供电。将正极(红色线)和负极(黑色线)连接到报警器的电源输入端。

报警输入接法: 报警器需要接收来自传感器或探测器的报警信号。将传感器的报警信号线(通常是红色或其他明显颜色的线)连接到报警器的报警输入端。

警铃输出接法: 报警器通常还有警铃输出,用于触发外部警铃或报警设备。将警铃输出线(通常是黄色线)连接到外部警铃或报警设备的触发端。

连接地线: 报警器通常需要连接地线,以确保设备的安全运行。将地线(通常是绿色或黄绿色线)连接到报警器的地线端。

编程和设置: 完成上述连接后,您可能需要对报警器进行编程和设置,以适应不同的报警场景和需求。具体的编程和设置方式可以参考报警器的用户手册或操作指南。

请注意,在安装和接线过程中,务必断开供电,以避免意外触电或损坏设备。如果您对报警器的接线不太了解或不确定,建议您寻求专业人士的帮助,以确保安装和接线的正确性和安全性。不当的接线可能导致报警器无法正常工作,甚至造成损坏或安全隐患。

到此,以上就是小编对于数码防盗器怎么接线图解的问题就介绍到这了,希望介绍的3点解答对大家有用,有任何问题和不懂的,欢迎各位老师在评论区讨论,给我留言。
