电控锁怎么接开关（电控锁怎么接开关线）

1. 电控锁门禁，和开关怎么接线
2. 电控锁与门口机接线方法
3. 电控锁门禁接线方法

电控锁门禁，和开关怎么接线

三控开关三组（两个接线端子一组）接线有一组是公共端，两组输出端开闭点，拿万用表一打就可以分辨出来，根据你想实现的功能选择接线。

电控锁与门口机接线方法

1. 电控锁接法：

电控锁一般有两根线，一根红色线是正极，一根黑色线是负极。接线时需要将电控锁的正极与电源的正极相连接，负极与门口机的“开锁”输出接口相连接。

接线方法如下：将电控锁的红色线接到电源的红色电源线上；将电控锁的黑色线接到门口机的“开锁”输出接口的黄线上即可。

2. 门口机接法：

门口机接法主要分为两种方式，一种是单火线接法，一种是双火线接法。其中单火线接法需要拉一根单独的火线到门口机，而双火线接法则不需要。

单火线接法：将门口机的红色电源线接到电源的火线上，将黄色输出线连接到电控锁上的黑线上，并将门口机的蓝色线与电源的零线相连即可。

1.连接门口机

将门口机的线头连接到电控锁控制器的门口机接口。门口机的线头包括正负两个极性的线，需按标准接线方法进行接线，遵守颜色相对应的规定，通常红线为正极，黑线或白线为负极。

2.连接电源

将电控锁控制器的电源线头连接到电源源头，确认电源输出稳定。能够满足电控锁的工作电流和电压要求，通常为DC12V。

3.连接电磁锁

以下是一般接线方法：

1. 首先，将门口机和电控锁的电源线分别接到稳定电源上，确保供电正常。

2. 然后，将门口机的开关量输出线（COM、NO、NC）与电控锁的接口线（COM、NO、NC）相连。通常，COM接地线，NO是常开触点，NC是常闭触点。

3. 如果门口机上还有其他接口线，如报警线、信号线等，也需要根据实际需求接好。

4. 最后，将门口机和电控锁外壳接地，确保安全可靠。

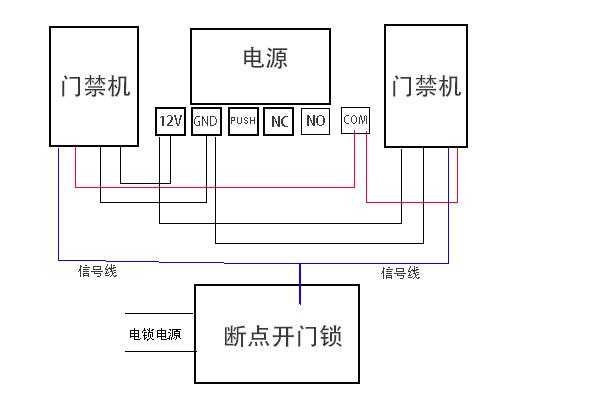

1、门禁主机上的+12V、GND端（门禁主机供电）接门禁电源的+12V、GND端。

2、电控锁正端接门禁电源的NO或NC端（视常开锁、常闭锁而定）；通常接法接到NC端（通电开锁，断电关锁）。电控锁负端接门禁电源的GND端。

3、门禁主机上的PUSH端（开门信号）接门禁电源的PUSH端。（门禁主机上开门信号标示是NO、NC的，通常接NO端至接门禁电源的PUSH端）。

4、另一端接出门按钮的话，出门按钮的2根连线接到门禁主机的出门按钮端和GND端；或者接入到门禁电源的PUSH端和GND端。

5、另一端接读卡器的话，读卡器连线接入门禁主机的对应信号端（一般接4个端子：12V、GND、DATA0、DATA1）。

电控锁门禁接线方法

门禁主机需要连接自己的电源，然后后面的辅助触点接电控锁的开门键，电控锁也是要连接自己的电源或者由门禁机提供电源，可以看门禁机后面有没有电源输出的接口。

1、门禁主机上的+12V、GND端（门禁主机供电）接门禁电源的+12V、GND端。

2、电控锁正端接门禁电源的NO或NC端（视常开锁、常闭锁而定）；通常接法接到NC端（通电开锁，断电关锁）。电控锁负端接门禁电源的GND端。

3、门禁主机上的PUSH端（开门信号）接门禁电源的PUSH端。（门禁主机上开门信号标示是NO、NC的，通常接NO端至接门禁电源的PUSH端）。

4、另一端接出门按钮的话，出门按钮的2根连线接到门禁主机的出门按钮端和GND端；或者接入到门禁电源的PUSH端和GND端。

5、另一端接读卡器的话，读卡器连线接入门禁主机的对应信号端（一般接4个端子：12V、GND、DATA0、DATA1）。

6、如需要联网的话，还要接入RS485线（RS485通讯方式）或网线（TCP/IP通讯方式）与门禁主机连接，另一端和电脑连接，RS485线（2芯屏蔽线）还需要接入串口转RS485转换器与电脑主机串口连接；网线与电脑网卡网口连接。

到此，以上就是小编对于电控锁怎么接开关线的问题就介绍到这了，希望介绍的3点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
