视频防雷器接线方法
监控防雷器分三类，电源、信号、控制。普通监控摄像头没有控制线，把电源、信号的防雷器组合在一起，就叫电源信号二合一防雷器。
在二合一防雷器上有个BNC插头(有点像有线电视插头)，这个是连接信号的(也有信号用双绞线的)。把防雷器串联进视频信号线即可。
同理，电源部分也是串联接的。但是不用担心，外表看是串联的，实际内部的防雷模块是和线路并联的，只要接插件质量好，没有衰减。
你说的黄线应该是黄绿线，而不是黄线，黄绿线是地线的标准颜色。它应该直接与大地连接的。是用来将雷电泄放到大地的。
该接地线接法：
方法一：就近与避雷带连接。
方法二：敲开水泥，与主钢筋连接。
方法三：如果是钢管电杆，直接和电杆连起来。
方法四：在下方用2.5米钢管砸下地面，然后连起来。
网络捏像机二合一防雷器怎么接法

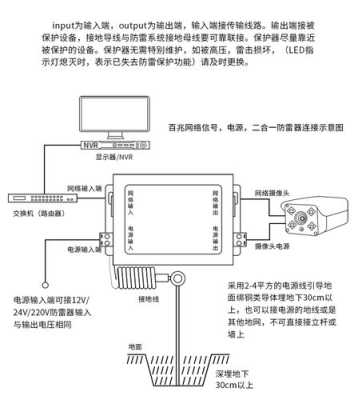

信号防雷器统一接线方式：串联安装，OUT端接被保护设备，地线未特别说明的接IN端，有接地端子的接接地端子
避雷器怎么安装与接法

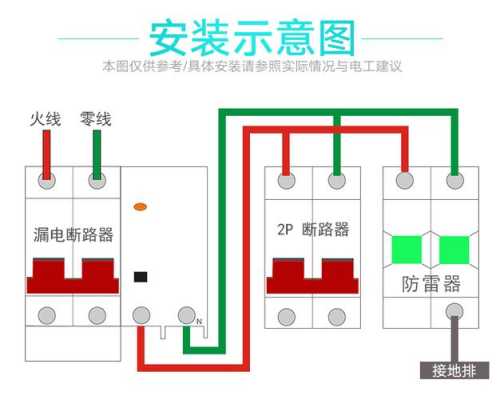

1.并联安装电源防雷器，木炭机安装位置为卫星教学收视点教室内的配电盘或闸刀开关(断路器)处的后端，用四套M8的塑料膨胀和配套的自攻螺钉固定于墙面上。安装尺寸(70×180)与电源避雷器上相应安装孔在墙面配钻。
2.连接电源。电源避雷器火线为红色，零线为蓝色，截面积为BVR6mm2。多股铜导线，木炭机地线为黄绿相间色，截面积为BVRlOmm2。多股铜导线，接线长≦500mm，若受条件限制达不到≤500mm的标准可适当延长，但应遵循接线尽量短的原则,转角应大于90度(是弧形角而不是直角)。
3.电源与避雷线连接。电源避雷器连线一端直接牢靠压接于电源避雷器的接线端子，接地线接于独立接地网或校方提供的三相电源地线相接。

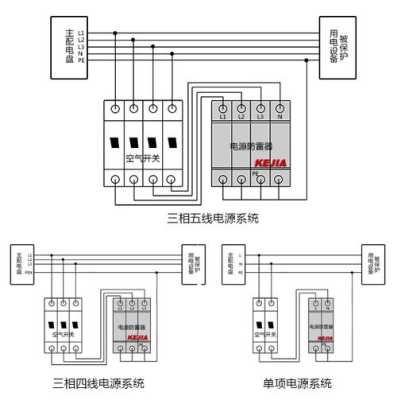

4.电源防雷器必须通过35mm导轨来进行安装。应将供电电源线的相线接入电源防雷的“L”接线孔，然后将供电电源线的零线接入电源防雷器的“N”接线孔，最后从电源防雷器的“PE”接线孔引出接地线连接到防雷接地母线或者防雷接地排上。防雷器的连接导线最小截面积应符合国家防雷工程相关规定。安装电源防雷器的时候，必须先断开电源后再进行安装，以免发生意外!
5.电源防雷器可根据工程项目的需要提供遥信接口，“COM”为中性点，“NC”为常闭点，“NO”为常开点。电源防雷器故障指示窗口显示红色的时候，表示电源防雷器内部已有元件损坏，会导致电源防雷器其防雷效果变差，必须立即更换。当开关型防雷器至限压型防雷器之间的线路长度小于10m、限压型防雷器之间的线路长度小于5m，在两级防雷器之间应加装退耦装置。
避雷器的安装与接法如下：
1. 选择合适的位置：避雷器应该安装在建筑物的高处，以便更好地感应到雷电电场。
2. 安装接地装置：接地装置应该位于避雷器的下方。可以采用独立的接地装置或者与建筑物的接地系统连接。
3. 连接导线：将避雷器的引线通过接线盒连接到建筑物的电气系统中。
4. 将避雷器与钢管串联：如果建筑物的支撑结构是由钢管构成，则需要将避雷器与钢管串联，以便避免电势差的产生。
