监控线路怎么接线图（监控摄像头的电源线怎么接线到电源和视频线）

1. 监控摄像头有五根线怎么接
2. 监控摄像头的电源线怎么接线到电源和视频线
3. 监控水晶头接法顺序口诀
4. 摄像头三根线分别是什么线
5. 网线安装监控、网线与监控是怎样连接的

监控摄像头有五根线怎么接

　　标准摄像机都是有插头的,电源、信号是不同的插口。　　半球、红外一体摄像机也有两条线分别接信号和电源。　　如果是球机的话,5芯线分别是电源(红、黑)、镜头控制(变倍、聚焦、公共)。　　最简单的方法红2根接成一根，黑两根也要接在一起，这样就成3根线了，红接12V+，黑接12V-和视频线外网，黄接视频线芯。　　注：红黑同色的要接在一起

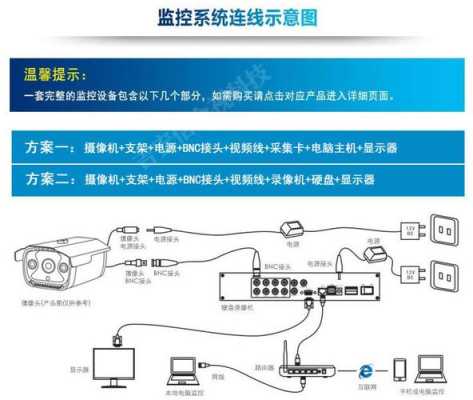

监控摄像头的电源线怎么接线到电源和视频线

摄像机引出的视频和电源线上都有一个接头，通过接头连接呢，检修方便，便于拆卸。如果你不嫌麻烦，可以将接头剪断，直接和电源和视频线连接即可。安防市场可以非常方便的买到与摄像机匹配的接头，而且接头非常便宜。你只需将买来的接头和视频线和电源线进行焊接，即可与摄像机进行连接了（如何接如何焊可以咨询卖接头的）。

电源线藏吊顶里面，但是考虑到电源线插头的变压器的大小（220V转换为12V）。

保守估计，应该要留个直径6-7CM的孔才能把电源线放进去吧。半球的底座周长10cm左右。两个螺孔的位置，大概只有9公分。吊顶的材质一般为石膏板，估计两边各需留1cm的安全距离，才能保证能固定在天花板上。也就是说，勉勉强强能达到不漏线安装。

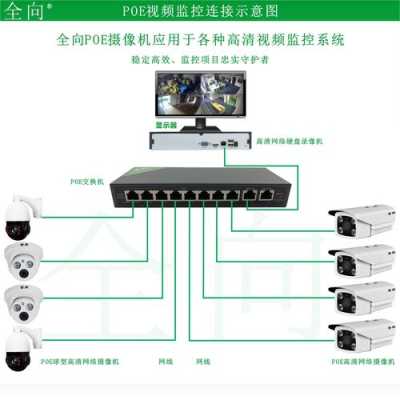

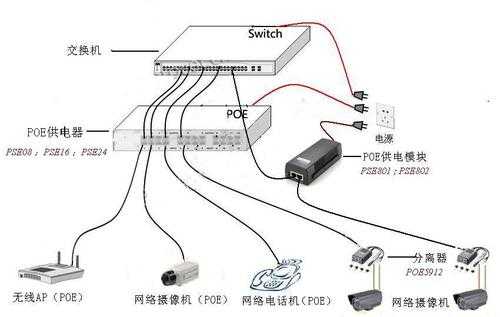

但是一般电源和监控正常使用寿命也就5年，5年后电源线或者摄像机要换，基本上在不影响美观的情况下就很难操作了（如何通过一个直径6CM的孔换电源）。用POE供电，只需留个小孔，能够让水晶头进出就够了。方便、美观。

总的来说，用POE供电方便美观很多，后续维保也方便，技术也很成熟，价格也差不多。为何不用POE供电呢。

监控水晶头接法顺序口诀

监控摄像头布线一般使用4+2组合线，就是用的4芯网线，接通1236就可以正常使用了。还有现在设备更新，出现poe供电设备，这些设备一般都是需要8芯网线的，8芯网线采用rg45b接线法就是橙白橙，绿白蓝，蓝白绿，棕白棕的接线顺序

摄像头三根线分别是什么线

三根线分别是电源线、视频线、信号控制线。

一般线的外皮上都带有标签纸，上面会有标注。视频线的接头比较特殊，容易区分，连接监控显示器；电源线一般是红、黑两股的护套线，红为正极，连接电源适配器给摄像机供电，黑为负极，接地或不接；控制线标签上会用485+和485-来表示，接到路由器上。

网线安装监控、网线与监控是怎样连接的

1、确定监控布点位置、数量，监控室位置。

2、每个布控点都拉1根网线、1条电源线到监控室。

3、网线到监控室接入交换机。交换机连接硬盘录像机。 注意：电源线可以相连的点串一起，电源控制一定要在监控室。如果是室外线路。一定要注意防水。 网线有两种做法，一种是交叉线，一种是平行（直通）线 　　交叉线的做法是：一头采用568A标准，一头采用568B标准 　　平行（直通）线的做法是：两头同为568A标准或568B标准，（一般用到的都是568B平行（直通）线的做法） 　　568A标准：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕 　　568B标准：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕 　　两种做法的差别就是白橙色（白绿色）和绿色（橙色）对换而已。

到此，以上就是小编对于监控线路怎么接线图解的问题就介绍到这了，希望介绍的5点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
