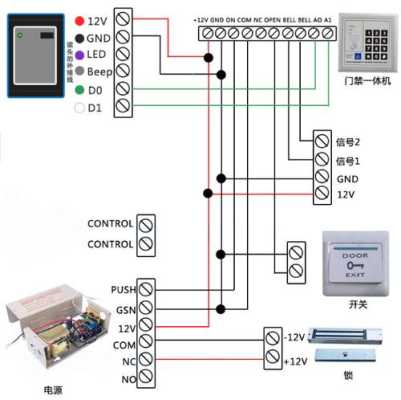

韦根读头怎么接线（韦根读头接线图）

1. ic读卡器怎么接线
2. 485读头和韦根读头有什么区别

ic读卡器怎么接线

现在的ic读卡器一般都是四根线:d0,d1,gnd,+12v,如果是三根的线就不是通用门禁标准.指纹考勤机输出的都是标准韦根26或韦根34,也是四根线,d0,d1,gnd,+12v,所以只需要接这四根线与门禁机对应接上就可以了,如果是三根线的门禁可能只需要接d0,d1,gnd,这三根线,+12v需要单独接电源.

Ic读卡器一般红色接12Ⅴ正极，黑色接12Ⅴ负极，白色接控制线路板的D0，绿色线接控制线路板的D1

485读头和韦根读头有什么区别

485读头可以多个并接在一起，通过读卡器的地址码在控制器中区分出来， 韦根读头，每个读头要单独布线到控制器，不可并接。

485读头可以多个并接在一起，通过读卡器的地址码在控制器中区分出来， 韦根读头，每个读头要单独布线到控制器，不可并接。

到此，以上就是小编对于韦根读头接线图的问题就介绍到这了，希望介绍的2点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
