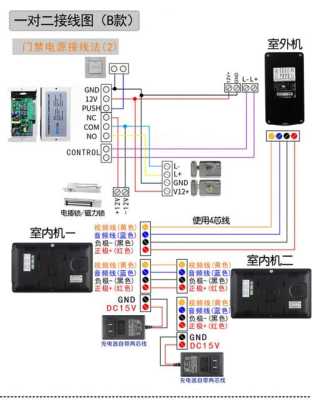

门禁室内机怎么接线（门禁室内机怎么接线图解）

1. 门禁一体机怎么接开门机
2. 小区单元门禁管理机接线方法
3. 门禁主机怎么接电机锁
4. 指纹门禁机电插锁接线方法

门禁一体机怎么接开门机

门禁一体机可以通过接口连接到开门机，一般来说，门禁一体机会有一个开关门的接口，可以通过继电器或直接连接到开门机的控制器。在安装门禁一体机时，需要根据开门机的接口类型进行接线，保证门禁一体机和开门机之间的通信和控制正常。

在门禁一体机中设置好开门机的参数后，就可以通过门禁一体机的识别功能来控制开门机的开关，从而实现安全、方便、高效的出入管理。

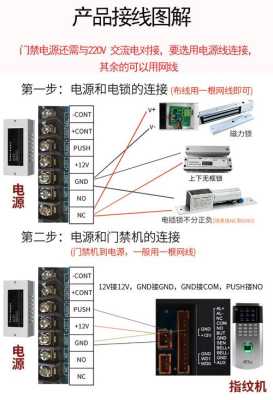

小区单元门禁管理机接线方法

1、门禁主机上的+12V、GND端（门禁主机供电）接门禁电源的+12V、GND端。

2、电控锁正端接门禁电源的NO或NC端（视常开锁、常闭锁而定）；通常接法接到NC端（通电开锁，断电关锁）。电控锁负端接门禁电源的GND端。

3、门禁主机上的PUSH端（开门信号）接门禁电源的PUSH端。（门禁主机上开门信号标示是NO、NC的，通常接NO端至接门禁电源的PUSH端）。

4、另一端接出门按钮的话，出门按钮的2根连线接到门禁主机的出门按钮端和GND端；或者接入到门禁电源的PUSH端和GND端。

5、另一端接读卡器的话，读卡器连线接入门禁主机的对应信号端（一般接4个端子：12V、GND、DATA0、DATA1）。

1、共地法：用1条线或者屏蔽线将所有485设备的GND地连接起来，这样可以避免所有设备之间存在影响通讯的电势差。

2、终端电阻法：在最后一台485设备的485+和485-上并接120欧姆的终端电阻来改善通讯质量。

3、中间分段断开法：通过从中间断开来检查是否是设备负载过多通讯距离过长某台设备损害对整个通讯线路的影响等原因。

4、单独拉线法：单独简易暂时拉一条线到设备，这样可以用来排除是否是布线引起了通讯故障。

四门门禁控制器只带三组门禁，那么接三组空一组就可以了；

有的门禁系统没有门磁设备，没有报警设备，那么这些信号也不需要接；

再比如门禁控制器同时支持网络/RS485/韦根协议，那么看要求，系统采用哪种协议就接哪组端子，其他空着即可。

门禁主机怎么接电机锁

门禁主机接电机锁通常需要通过接线端子进行连接。首先，将电机锁的正负极分别连接到主机的对应端子上，确保连接牢固并无松动。

然后，根据门禁主机的操作说明书，对接线进行设置和调试，确保电机锁与主机的通信正常。

最后，进行实际测试，通过主机控制电机锁的开关功能，验证连接是否成功。同时，还要注意接线过程中的安全性和正确性，确保电机锁能够正常工作并提供良好的门禁控制功能。

指纹门禁机电插锁接线方法

    指纹门禁机通常与电插锁一起使用，以控制门的开关。在接线时，请确保按照以下步骤进行正确连接：

1. 首先，确定需要连接的电插锁的线缆。通常，电插锁会有三根线缆：红色（正极）、黑色（负极）和白色（接地线）。

2. 然后，在指纹门禁机上找到对应的接线端子。这些端子通常被标记为"Lock"或"电插锁"。

3. 将红色线缆（正极）连接到指纹门禁机上的"Lock"端子的正极端口。

4. 将黑色线缆（负极）连接到指纹门禁机上的"Lock"端子的负极端口。

到此，以上就是小编对于门禁室内机怎么接线图解的问题就介绍到这了，希望介绍的4点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
