中控门禁指纹机,两个控制一把锁,怎么接,门禁专用电源,具体的
卖货的都不告诉你怎么接线吗,两个指纹机的NO和COM都接到电源的PUSH和GND
门禁锁安装方法
指纹门禁怎么安装,在安装指纹门禁前准备好指纹门禁机,门禁所,门禁电源,门禁开关等设备。

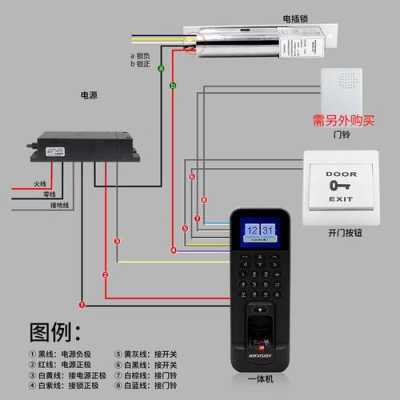

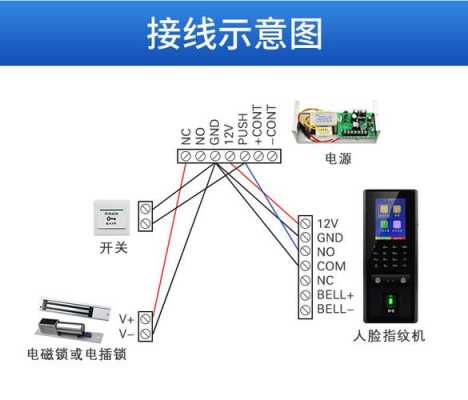

具体接线的方法,指纹门禁上有+12,GND直接和门禁电源的相同符号对接一下.然后把指纹门禁机上的com和GND链接一下,再把指纹门禁机上的NO连接到门禁电源的PUSH上,指纹门禁机就结完,还有一步,把门禁锁的正极接到门禁电源的NC上,把锁的负极接到门禁电源的COM或GND上就OK了。
门禁开关的两根线直接接到门禁电源的GND和PUSH上就可以了。
指纹门禁及要固定在进门口的合适的位置注意防雨,防晒等,门禁锁常见的是安装门上面的门框上,门禁电源安装在一个比较隐蔽的地方,以免影响美观,门禁开关安装在出门口旁边,高度和灯的开关一样,这个位置适合的多数人.安装完毕后需要在指纹机上添加指纹,添加成功后可以指纹开门。
考勤机的接线方法
方法分为两种:RS485总线接线和TCP/IP网线接线。RS485总线接线需要使用一根双绞线连接考勤机和电脑,考勤机需要设置从机地址。
TCP/IP网线接线需要使用一根网线连接考勤机和路由器或交换机,考勤机需要设置IP地址和子网掩码。
在接线前需要先确认好考勤机的型号和对应的接线方法,接线时注意接口的对应关系和连接是否牢固。
第一步:将考勤机和电脑连接,可以用232/485接口,也可以用TCP/IP 接口。用 232/485 接口通讯时考勤机的波特率必须和电脑的波特率一致
第二步:进入“下载考勤数据”页,单击“下载新记录”按钮;系统将从考勤机下载最新的考勤数据。新的考勤数据会保存到系统的员工考勤记录表中。如果下载时发现新登记的员工指纹,系统将自动下载该员工的登记数据。数据下载完成之后,系统并不会自动清除考勤机里面储存的数据
第三步:单击“员工及其指纹管理”,系统会自动搜索考勤机上新登记人员,然后产生一个员工列表。可以在考勤机与计算机之间进行指纹的上传下载,先选择要进行的数据传送的方向后,然后再单击“数据传送”按钮,系统将按照指定的方向下载或上传数据
第四步:先进行数据库设置,然后设置节日表、假类设置和考勤规则,再进行部门表、员工维护和管理员设置,最后进行时间段维护、班次管理、员工排班。
第五步:建立你所在单位的下属部门
考勤机的线路连接是首先要连连接门禁监控摄像头,再连接刷脸系统,然后数据线连接电脑端口,连接好以后把电源线连接好就可以了
一般来说,考勤机需要接电源线、网络线和门禁控制线(如果考勤机带有门禁控制功能)。具体的接线方法需要参考考勤机的说明书或者联系供应商获取技术支持。
VFace800-p考勤机如何接门禁
VFace800-p考勤机通常支持多种门禁接门禁方式,包括人脸识别门禁、指纹门禁、刷卡门禁等。要连接VFace800-p考勤机到门禁系统中,您可以按照以下步骤操作:
1. 首先,您需要将门禁控制器与VFace800-p考勤机连接起来。这通常需要使用门禁专用的电缆或无线连接方式。
2. 接下来,您需要设置门禁控制器的用户名和密码。这些信息通常在门禁控制器上或通过门禁控制器提供的文档中可以找到。
3. 一旦您完成了门禁控制器的设置,您可以将门禁控制器连接到VFace800-p考勤机上的门禁接口。这通常是一个连接到考勤机上某个特定端口的接口。
4. 最后,您可以将VFace800-p考勤机与门禁系统进行设置,以便门禁系统可以检测到VFace800-p考勤机上的考勤信息,并自动开门或拒绝进出门禁。
请注意,这只是一个大致的流程,实际操作时可能需要根据您的门禁系统类型和VFace800-p考勤机的具体情况进行相应的调整。
到此,以上就是小编对于门禁指纹机怎么接线图解的问题就介绍到这了,希望介绍的4点解答对大家有用,有任何问题和不懂的,欢迎各位老师在评论区讨论,给我留言。
