  1. 门禁开门按钮怎么接
  2. 按键门禁如何接线
  3. 红外门禁按钮怎么接线
  4. 门禁感应开关接线说明
  5. 门禁两个开关怎么接线

门禁开门按钮怎么接

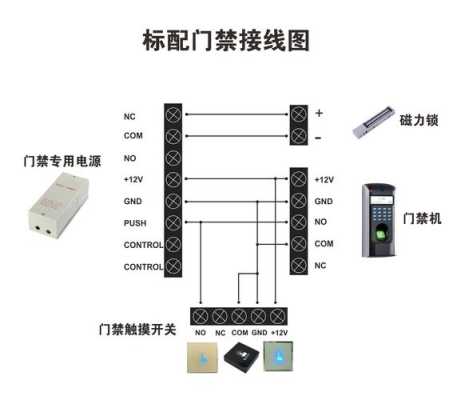

一般门禁系统配置:门禁主机、门禁电源、电控锁、出门按钮。 接线方式:

1、门禁主机上的+12V、GND端(门禁主机供电)接门禁电源的+12V、GND端。

门禁开门按钮怎么接线(门禁开门按钮怎么接线图解)-第1张图片-安保之家

2、电控锁正端接门禁电源的NO或NC端(视常开锁、常闭锁而定);通常是接到NC端(通电开锁,断电关锁)。电控锁负端接门禁电源的GND端。

3、门禁主机上的PUSH端(开信号)接门禁电源的PUSH端

按键门禁如何接线

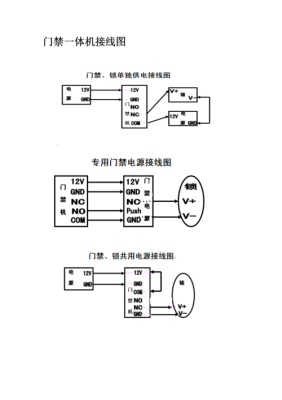

一般门禁系统配置:门禁主机、门禁电源、电控锁、出门按钮。 接线方式:

1、门禁主机上的+12V、GND端(门禁主机供电)接门禁电源的+12V、GND端。

门禁开门按钮怎么接线(门禁开门按钮怎么接线图解)-第2张图片-安保之家

2、电控锁正端接门禁电源的NO或NC端(视常开锁、常闭锁而定);通常是接到NC端(通电开锁,断电关锁)。电控锁负端接门禁电源的GND端。

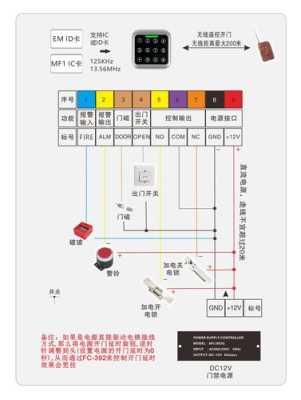

3、门禁主机上的PUSH端(开信号)接门禁电源的PUSH端。门禁主机上开门信号标是NO、NC的,通常接NO端至接门禁电源的PUSH端。

4、另一端接出门按钮的话,出门按钮的2根线接到门禁主机的出门按钮端;或者是接入到门禁电源的PUSH端和GND端。

5、另一端接读卡器的话,读卡器连线接入门禁主机的对应信号端(一般接4个端子:12V、GND、DATA0、DATA1)。

门禁开门按钮怎么接线(门禁开门按钮怎么接线图解)-第3张图片-安保之家

红外门禁按钮怎么接线

红外门禁按钮是不需要接线的,使用手机红外功能,连接到门禁卡的红外线使用手机开启即可

红外门禁按钮一般有两个接口,一个是正极,一个是负极。正极接电源的正极,负极接电源的负极。在门禁系统中,正极连接控制器的输入端,负极连接控制器的GND端。当有人靠近门禁按钮时,红外线会被探测到,控制器会接收到信号并进行相应的开门操作。需要注意的是,接线时应确保正负极接口对应正确,避免短路或损坏设备。

门禁感应开关接线说明

 接线方式:

1、门禁主机上的+12V、GND端(门禁主机供电)接门禁电源的+12V、GND端。

2、电控锁正端接门禁电源的NO或NC端(视常开锁、常闭锁而定);通常是接到NC端(通电开锁,断电关锁)。电控锁负端接门禁电源的GND端。

3、门禁主机上的PUSH端(开信号)接门禁电源的PUSH端。门禁主机上开门信号标是NO、NC的,通常接NO端至接门禁电源的PUSH端。

4、另一端接出门按钮的话,出门按钮的2根线接到门禁主机的出门按钮端;或者是接入到门禁电源的PUSH端和GND端。

将门禁感应开关线接入门禁控制器的开门按钮信号上。

门禁两个开关怎么接线

采用并联的方式进行连接,两个都能用。

这两个开关的接线方法如下:

1.门禁开关的接线方法:

(1)将门禁开关的COM端子连接到门禁系统的COM端子。

(2)将门禁开关的NO端子连接到门禁系统的NO端子。

(3)将门禁开关的NC端子悬空不用。

2.出门按钮的接线方法:

(1)将出门按钮的COM端子连接到门禁系统的COM端子。

(2)将出门按钮的NO端子悬空不用。

(3)将出门按钮的NC端子连接到门禁系统的NO端子。

需要注意的是,门禁系统中的接线应该按照说明书中的指引进行,以确保门禁系统的正常运行和安全性。如果您不熟悉门禁系统的接线方法,建议您寻求专业人士的帮助。

到此,以上就是小编对于门禁开门按钮怎么接线图解的问题就介绍到这了,希望介绍的5点解答对大家有用,有任何问题和不懂的,欢迎各位老师在评论区讨论,给我留言。
