  1. 门禁双开门安装接线过程
  2. 电门锁线的接法
  3. 大华门禁指纹锁如何接线

门禁双开门安装接线过程

门禁双开门的安装接线过程首先需要进行电路布线的规划,确定电源线、信号线和接地线的路径和连接点。

然后根据门禁控制器和双开门的说明书,将各个线路与相应的接口进行连接,确保接线正确无误。

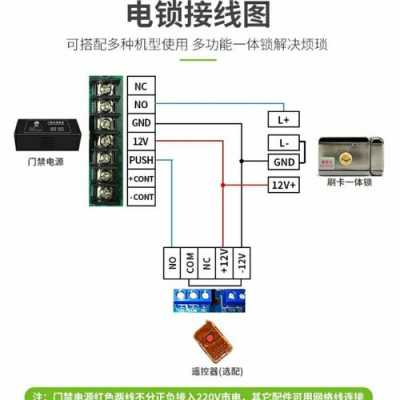

电子门禁锁怎么接线(电门锁线的接法)-第1张图片-安保之家

接着进行电源和信号线的连接测试,确认门禁系统和双开门的正常工作。

最后对接线进行固定和封装,保证整个接线过程安全可靠。在整个过程中,一定要注意遵守安全操作规程,以确保安装接线顺利完成。

门禁双开门的安装接线过程一般需要按照以下步骤进行:

首先确定安装位置,然后根据门禁控制器的接线图纸,连接电源线、地线、开门按钮线、报警线等各个接口。

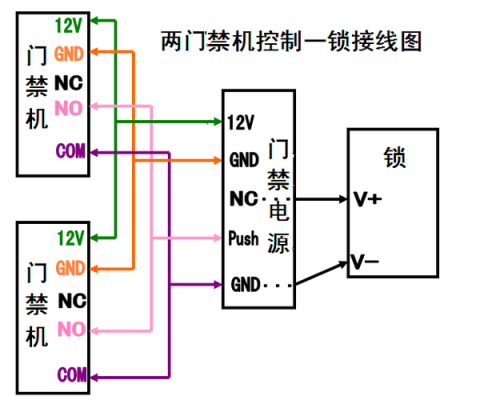

电子门禁锁怎么接线(电门锁线的接法)-第2张图片-安保之家

接下来将电源线连接到电源控制器,再将开门按钮线连接到门禁控制器对应接口。

接着连接门禁控制器和电磁锁的控制线,最后进行线路的检查和调试,确保各个接口连接正确并能正常工作。

最终确认无误后,门禁双开门的安装接线过程就完成了。

电门锁线的接法

第一步:明确电源正负极,和电门锁线。 把万用表打直流档上,再把万用表的负极黑线接在电池的负极上,然后用万用表的正极红线一个一个量,有电压的是正极稍微比电源电压高点、无电压的是负极。

电子门禁锁怎么接线(电门锁线的接法)-第3张图片-安保之家

第二步:连接电源线和电门锁线。 控制器电源线粗红色的是正极,粗黑色的是负极。接好后打开钥匙,再量量电源电压和电门锁线的电压是不是正常,然后在分别量转把线的电源电压5V左右红黑线,霍尔线的电源电压5V左右红黑线别忘了万用表打到直流档上。

第三步:电压正常对接白色学习线。 若反转拔开在对接一次,电机正转后拔开学习线。接转把线,一般按颜色接就可能了,若还不可以有可能转把坏掉了,那么拔掉转把线,直接连接控制器转把线的红线和绿线。电机正常转,证明转把有问题,换个转把。

第四步:电车上各个线什么意思的确定方法。 顺着电机找到电机3根相位线5根霍尔线,拆下转把找到3根转把线,拆掉刹

以先把那根线和正极接到一块儿,再测转把电压看有没有。

2、电门锁线一般是这样接的,主电源线直接接到控制器上,电门锁线接到电门锁的输出端,电门锁的输入端当然是直接接正电源了。这种接法使流经电门锁的电流很小,可以延长锁的寿命。很多电摩都是采用这种接法,因为它们的整车电流太大了,直接让电门锁负担的话,锁很快就会挂掉。

3、如果是小型的车或者那辆车本身就是那种直接用电门锁控制整车电源的车型,直接把电门锁线和控制器正极电源并到一起就可以了。

电锁1和2芯为电源正负极,连接门禁控制器上。控制器通电后,电锁指示灯亮,表示锁已通电。

大华门禁指纹锁如何接线

大华门禁指纹锁的接线方法如下:

1. 读卡器可以通过485或韦根方式与控制器进行通讯。485通讯:读卡器的485+以及485—分别接对应的控制器485+以及485—。韦根通讯:读卡器的D1,D0,LED以及GND分别接对应控制器的D1,D0,LED以及GND。注意:韦根通讯四根线必须接,LED用于读卡器指示灯正确闪烁,GND避免电磁干扰。

2. 门锁接线同一体机,具体接线为:常闭类型锁(阳极锁/磁力锁):控制器的NC接锁+,锁—接电源—,电源+接一体机COM。常开类型锁(阴极锁):控制器的NO接锁+,锁—接电源—,电源+接一体机COM。开门按钮接线:开门按钮作为一组开关量,接入控制器的PUSH和GND。

到此,以上就是小编对于电子门禁锁怎么接线图解的问题就介绍到这了,希望介绍的3点解答对大家有用,有任何问题和不懂的,欢迎各位老师在评论区讨论,给我留言。
