  1. 监控云台怎么设置
  2. 模拟摄像头三根线怎么接
  3. 水下摄像头的线四根怎么接

监控云台怎么设置

你这个是水平云台,不是全向云台,你所看到的那4个口是控制云台动作的接线端子,分别是1、自动2、左、3、右、4、公共端(接地或电源负极)。

要控制这个云台转动,需要解码器。你要另外买一个解码器,云台上的4个端子接到解码器的云台控制输出端子上才可以工作的。

监控云台怎么接线(模拟摄像头三根线怎么接)-第1张图片-安保之家

485的控制线要接在解码器的控制端子上,不是接在这个云台上。

协议和波特率需要分别在主机或主控软件的设置中选择,解码器上设置协议和波特率一般是通过拨码开关的方式操作的,其说明书上会提供详细的说明。

模拟摄像头三根线怎么接

模拟摄像头三根线的接法如下:

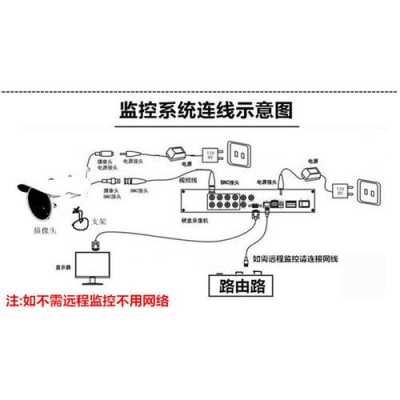

1. 一般监控摄像头尾线有两个接头,分别是电源线和视频线。

监控云台怎么接线(模拟摄像头三根线怎么接)-第2张图片-安保之家

2. 电源线接线头为小圆形,视频线接头为公插头。

3. 将监控摄像头的电源线和视频线连接到相应的端口。

4. 将电源线和视频线接到云台上,控制变倍和聚焦。

请注意,接反线头不会损坏摄像头,但是会影响其正常使用。如果您不确定如何接线,建议咨询专业人士或参考相关教程。

监控云台怎么接线(模拟摄像头三根线怎么接)-第3张图片-安保之家

模拟摄像头一般使用BNC接口进行视频信号的传输。对于模拟摄像头的接线方式,常见的是通过三根线来传输视频信号,分别是视频信号线、电源线和地线。

具体的接线步骤如下:

1. 视频信号线:一般使用BNC接头连接模拟摄像头输出端的视频信号口,然后将另一端连接到接收设备(如监视器、录像设备等)的视频输入端。

2. 电源线:摄像头一般需要供电才能正常工作。连接电源线时,首先确认电源线的直流电压是否与摄像头要求的电源输入电压匹配。然后将摄像头的电源线接线端子与电源适配器或电源插座等相连接。

3. 地线:地线一般用于提供电路的接地以及抗干扰作用。将摄像头的地线连接到接收设备(如监视器、录像设备等)的地线端子。

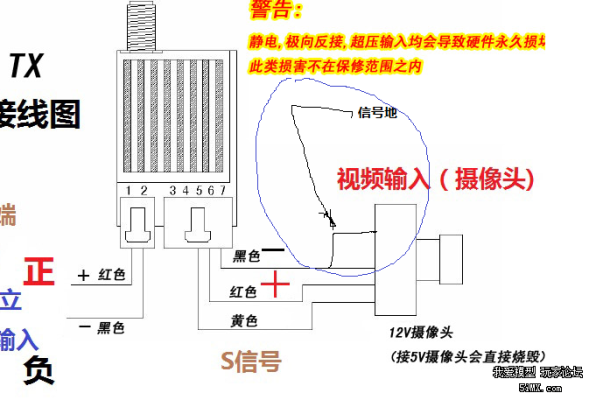

红色的接电源正极,黑色的接电源负极和视频线的屏蔽,剩下的一根是视频信号。

三根线分别是电源线、视频线、信号控制线,一般线的外皮上都带有标签纸,上面会有标注。一般黑色接地,红接电源,其它色就是信号线。

模拟摄像头捕捉到的视频信号必须经过特定的视频捕捉卡将模拟信号转换成数字模式,并加以压缩后才可以转换到计算机上运用。数字摄像头可以直接捕捉影像,然后通过串、并口或者USB接口传到计算机里。

水下摄像头的线四根怎么接

水下摄像头的线通常由四根线组成:视频信号线、电源正极、电源负极和地线。接线时需先将电源线接好,再将视频信号线连接到摄像头和显示器或记录设备之间,接好地线即可。但需要注意的是,在选择线缆时一定要注意线材质量,选择高质量的线材并正确连接,以保证信号的稳定传输,防止影响图像质量、信号中断等影响使用。同时,还要注意水下拍摄时各项安全措施,保护设备和操作人员的安全。


1 水下摄像头的线一般有四根。
2 这四根线分别是视频信号线、电源线、地线和数据线(如控制云台等)。
一般来说,视频信号线接在视频输入端,电源线接在电源接口上,地线接在地针上,而数据线则通常需要根据具体产品说明书连接到相应的数据输入端口上。
3 在接线前,需要仔细查看产品说明书,根据实际需求进行连接。
如果遇到不懂的问题,建议向专业技术人员咨询,避免出现错误连接导致设备损坏等不必要的麻烦。

到此,以上就是小编对于的问题就介绍到这了,希望介绍的3点解答对大家有用,有任何问题和不懂的,欢迎各位老师在评论区讨论,给我留言。
