  1. 监控的网线颜色怎么接
  2. 网络摄像头6线接线方法

监控的网线颜色怎么接

监控的网线一般都要用室外防水线8芯儿。8芯儿有8种不同的颜色。线序的接法要符合568B的接线要求。接线顺序为白橙,橙,白绿,蓝,白蓝,绿,白棕,棕。两端都是这种线序。如果不要求网速,不要求稳定性,可以只接四芯,分别是。白橙,橙,白绿,绿。这4芯只能对接在水晶头1、2、3、6线位上。

一、先搞清楚海康监控摄像头与网线的区别是什么;海康摄像头尾线里的线颜色分别是橙、黄、蓝、紫、棕、白、绿。而网线是橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。

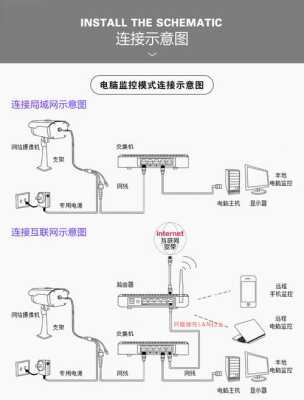

监控接头颜色怎么接线(网络摄像头6线接线方法)-第1张图片-安保之家

二、将8条线,按照顺序对应一 一对接,海康威视的8条线的颜色跟我们正常的网线是不一样的;(海康监控摄像头尾线的颜色与网线的颜色在上面已经讲过,就不多加赘述)

三、对应接线,网线颜色对接监控摄像头线颜色:橙白(接橙色)、橙(接黄色)、绿白(接绿色)、蓝(接紫色)、蓝白(接灰色)、绿(接蓝色)、棕白(接棕色)、棕(接白色)。

四、为了传输的稳定性和对接的牢固性,可在接好之后用电烙铁点一些锡上去。然后在每条线对接好的外圈包一层防水绝缘胶带。

监控网线接入一般只需要1236这四芯,颜色一般是橙白橙,绿白绿,依次按照水晶头的1236金属卡槽接入就可以了。当然这是安装监控安装的网线接入方法,如果是监控维修的话这个线路就可以随意调整了,接入还是1236但是花色可以更换,只要达到传输效果,应用效果就可以了

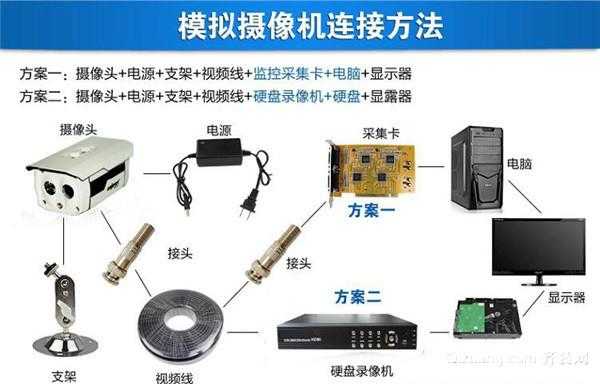

监控接头颜色怎么接线(网络摄像头6线接线方法)-第2张图片-安保之家

网络摄像头6线接线方法

答 网络摄像头6线接线方法如下

将监控的数据线和网线的1236连接,将监控的电源线和网线的4578线连接,监控六根线有四根是信号线,它对应着网线的白橘橘白绿绿。

监控的另外两根是电源线,其中正极和网线的白兰蓝相接,负极和网线的白棕棕连接

普通网线打法是橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。

监控接头颜色怎么接线(网络摄像头6线接线方法)-第3张图片-安保之家

海康具体对应颜色是这样的。

摄像头的8种颜色:橙、黄、绿、紫、灰、蓝、棕、白

分别对应网线的8种颜色:橙白、橙、绿白、蓝、蓝白、绿、棕白、棕

简化一点用网线的顺序分别对接就是:橙白(接橙色)、橙(接黄色)、绿白(接绿色)、蓝(接紫色)、蓝白(接灰色)、绿(接蓝色)、棕白(接棕色)、棕(接白色)。

海康萤石的六芯则是橙、黄、蓝、绿、棕、灰

对应网线的线序:橙白,橙,绿,绿白,棕白,蓝白

首先把网线放入压线钳先剥掉外皮。

把网线按1.白橙2.橙3.白棕6.棕顺序用手拉直排列。

水晶头金属触脚面朝上,把排列好的网线按1.白橙2.橙3.白棕6.棕的依序插入水晶头的1、2、3、6孔中【水晶头有8个接孔】。并再次检查一遍是否接对。

检查无误后把插好网线的水晶头放入压线钳的压孔中。

放好水晶头后,用力压一下压线钳。

1、首先,我们先要了解摄像头上方有什么配置:麦克风、红外线感应灯、wifi天仙、工作 指示灯 、广角镜头、 led 灯。这些配置都在使用的时候有着自己独特的功能哦。

  2、首先,我们需要将路由器安装在电脑上,调试之后,我们使用摄像头与网线。首先,将一根网线安插路由器上面,另外一个安插在摄像头上面,然后将电源连接。

  3、这个时候我们打开电脑,将摄像头的后台打开,点击“无线功能”,然后选择“连接 无线路由 器”,然后我们点击“确定”,就说明安装成功了。

  普通摄像头网线接法

  1.摄像头用导线,其额定电压应大于线路的工作电压;导线的绝缘应符合线路的安装方式和敷设的环境条件。导线的横截面积应能满足供电和机械强度的要求。

  2.配线时应尽量避免导线有接头。除了非用接头不可的,摄像头其接头必须采用压线或 焊接 ,导线连接和分支处不应受机械力的作用。穿在管内的导线,在任何情况下都不能有接头,必要时尽可能将接头放在接线盒探头接线柱上。

  3.配线在建筑物内安装要保持水平或垂直。配线应加套管保护(塑料或铁管,按室内配管的技术要求选配),天花板走线可用金属 软管 ,但需固定稳妥美观。

  4.信号线不能与大功率电力线平行,更不能穿在同一管内。如因环境所限,要平行走线,则要远离50cm以上。

  5.报警控制箱的交流电源应单独走线,摄像头不能与信号线和低压直流电源线穿在同一管内,交流电源线的安装应符合电气安装标准。

  6.报警控制箱到天花板的走线要求加套管理入墙内或用铁管加以保护,以提高防盗系统的防破坏性能。

到此,以上就是小编对于监控接头颜色怎么接线图解的问题就介绍到这了,希望介绍的2点解答对大家有用,有任何问题和不懂的,欢迎各位老师在评论区讨论,给我留言。
