8位继电器模块的接线方法
方法步骤如下:端子中有一组(7、8)是接继电器内部的线圈的,这组端子在使用时旁边要并联一个续流二极管,二极管接入时的极性和继电器端子标注的相反(8+接二极管的负极,7-接二极管的正极),目的是让继电器驱动电。
海康单防区扩展模块接法
海康单防区扩展模块的接法
确认主板上总线端口的位置,以DS-19A08-01BN为例。
完成接线 将总线接到总线扩展模块的BUS1-、BUS1+或BUS2-、BUS2+上,或者将模块直接接在BUS1-、BUS1+或BUS2-、BUS2+。
普通模块，通常可采用兼容性引脚接法，其中有4根引脚：地(–)、+12V、触发、复位。地线较长，通常使用黑色;+12V较短，通常使用红色;触发线通常采用橙色；复位线通常使用绿色。

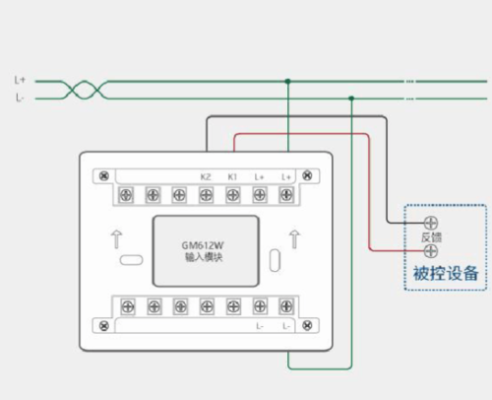

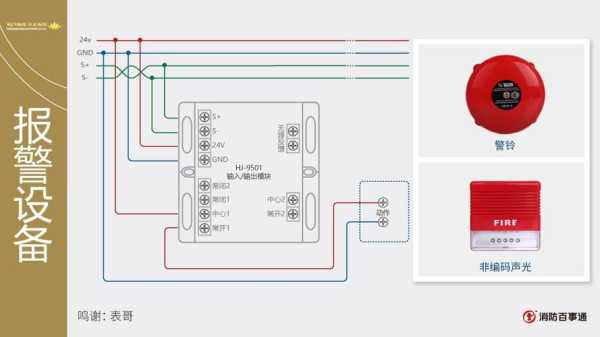

消防防火阀8个端子的接法
信号线、电源线接到输入输出模块上，然后从输入输出模块出来两根启动线接到防火阀的启动端上，再从模块上出来两根回答线接到防火阀的回答端上，一共是八根线，也就是进模块四根线（信号线和24v电源线）出模块也是四根线（启动两根，回答两根）明白了？至于模块的接线对着厂家的设备上的端子接上去就行了
一条回路100多个点怎么接隔离模块
需要根据具体情况来确定该怎么接隔离模块，但通常可以采取以下方法：可以采用多个隔离模块分别对回路进行隔离通过多个隔离模块对回路进行隔离，可以保证每个部分都能够得到良好的保护，并且在故障发生时，能够更加方便地排查问题。
在具体的操作过程中，应该根据回路的特点和隔离模块的参数来确定使用多少个隔离模块以及它们的接线方式。
同时，还需要注意对隔离模块的选型和安装，以确保其能够稳定可靠地工作。
另外，还可以考虑使用自动化控制技术来实现对多个隔离模块的管理和监测，提高系统的可靠性和安全性。
1 接隔离模块需要考虑线路的稳定性和安全性，接法不能出现短路或漏电现象。
2 可以采用串联或并联的方式进行接法，具体方法根据实际情况确定。
3 如果接法复杂或需要考虑其他因素，建议寻求专业人士的帮助，以确保接法的正确性和安全性。
在一条回路有100多个点的情况下，建议使用多个隔离模块进行接线。具体操作步骤如下：
1. 查看回路中不同设备的电气信号类型（如4-20mA或0-10V等）和供电电压、电流范围等参数。
2. 按照每个设备的电气信号类型和参数，选择适当的隔离模块进行接线。隔离模块的选型应符合回路设备的要求，并且具有良好的隔离效果。
3. 根据隔离模块的接线要求，将回路中的100多个点连接至不同的隔离模块。各设备的信号线分别连接到相应模块的输入端口，输出端口连接到后续的控制系统。
4. 确保隔离模块的接线牢固可靠、正确无误，并对整个回路进行必要的测试和调试，确保设备正常工作。
在将100多个点接入隔离模块时，需要考虑以下几个因素：
1. 隔离模块类型：根据你的实际需求，选择合适的隔离模块类型，包括数字隔离模块、模拟隔离模块、信号隔离模块、功率隔离模块等。
2. 接线方式：可以使用板式或导轨式接线方式，具体选择需要考虑现场安装的空间和环境等实际条件。
3. 线缆选择：要根据信号传输的性质选择合适的线缆类型，比如常用的屏蔽电缆、双绞线等，以确保传输不受干扰和噪声等影响。
4. 点的分组：可以将100多个点分组，从而减少隔离模块的数量和复杂度。将相同性质的点连接到同一个隔离模块上，可以提高安装效率和线路可靠性。
5. 地线处理：在连接隔离模块的同时，需要注意地线的处理。地线连接要牢固可靠，避免出现接触不良等安全隐患。
6. 维护管理：隔离模块需要进行定期的维护管理，包括检查接线是否松动、隔离模块是否正常工作等，以确保系统的性能和可靠性。
在实际操作过程中，可以根据现场的具体情况进行调整和修改，确保隔离模块的连接效果和可靠性符合要求。为了确保操作的安全性，请在操作过程中注意遵守相应的安全规范和操作程序。
到此，以上就是小编对于八防区模块接线图的问题就介绍到这了，希望介绍的4点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
