小区监控系统怎么用光纤连接,需要些什么设备,怎么个接法,请高手帮帮我

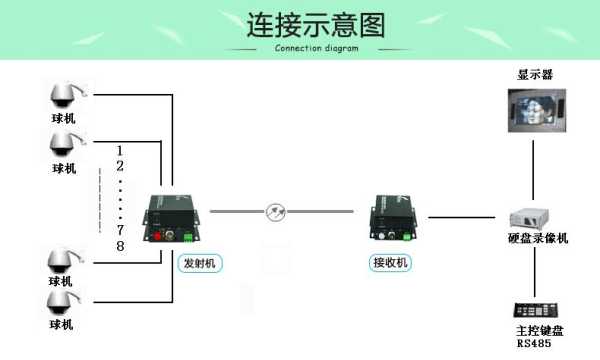

方案一:摄像机——光端机———光纤线——光端机——核心交换机——监控主机 方案二:摄像机——交换机——光纤收发器——光纤线——光纤收发器——核心交换机——监控主机 方案三:亲,请联系我吧!
4个150米怎么样用光纤传输监控数据
1.150米距离短,多模单模都可以,两芯就够,如果为以后做预留,就用4芯,实际用上的就一芯。

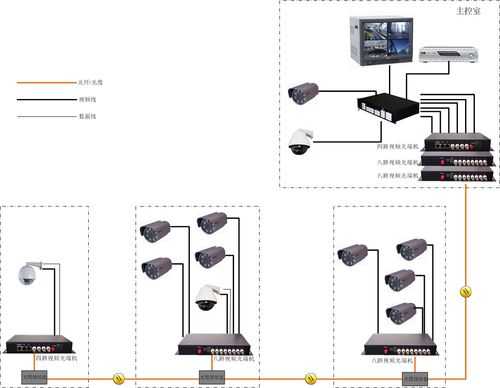

2.光纤汇不到一起,你可以把4路光纤汇到一起,然后用一颗8芯光纤进入机房。
3.不用收发器,监控用的是光端机(根据监控点数量,决定光端机路数),如果你有动点,光端机要带反向数据的。
4.如果,你单位用网络高清,每个楼里又有网络,那可能简单些。大概方案是;把每个监控头连到所在楼的交换机,再把监控室的录像机连到所在楼的交换机上,摄像头单独供电,如果用POE交换机的话它本身就能给头供电,但价格高。注;网络监控要有足够的带宽,要是带宽不够,你还是要铺设光缆。
摄像头旁边有个小盒子白色的是什么
一般摄像头旁边安装的会有电源,拾音器,防水盒,这些设备都有白色的。 可以考虑拍个图片上来。具体看一下。
其实为了美观和防水防晒及安全,里面装有220伏电源母插头或插座,还有12伏直流电源,还有视频传输器或bnc接头,有的里面还装有光端机,或网络交换机,或光纤收发器之类,这些主要是看装有什么样的摄像头及什么场地情况,比如我们给路面立柱安装网络摄像头,顶部太高我们就采用poe摄像头,然后在立柱中间部位装盒子,里面装poe网络交换机和光纤收发器及光纤盘线盒之类,因为路面摄像头离主机非常远,我们都是采用光纤传输,你说的小盒子那当然估计只放了电源和视频接头了。
