poe集中电源怎么使用（监控poe供电接线法）

1. 海康poe摄像头供电顺序
2. 监控poe供电接线法

海康poe摄像头供电顺序

POE交换机是有供电和受电的两个过程，如果前端是标准POE，那么末端也必须是标准的POE，这样POE交换机正常工作。

POE供电的线序可以有三种：

1、网线中的4、5线为正，7、8线为负。

2、网线中的1、2线为负，3、6线为正。

3、网线中的1、2线为正，3、6线为负。6、在实际布线中，最好选择网线中的4、5线为正。

7、8线为负进行供电，其他四芯用来传输网络。

PoE即Power Over Ethernet，通过一根网线同时传输数据和电力，是目前监控系统主流的供电方式。是由IEEE制订的802.3af/at国际标准，使用48~57V的电压供电，线损较小、供电安全。这种供电方式相比220V供电可以避免电线甚至PVC管的投入，相比于集中供电更加稳定可靠。所以监控系统推荐使用PoE，安全又节约。

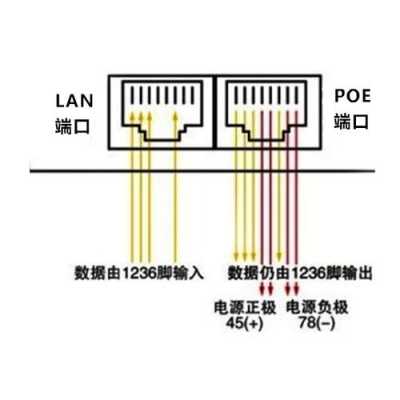

标准PoE是IEEE 802.3af/at协议，分为Alternative A和Alternative B两类，两者最大的区别在于供电线芯的差异，A类是通过1236线芯供电，B类是通过4578线芯供电。

类使用1236供电，这样就可以使用4芯网线进行供电和数据传输，节约一定的线路成本。由于数据信号和电力信号频率有较大差异，所以在相同线芯传输时不会相互干扰，因此，1236和4578供电一样稳定可靠。

如何判断供电类型？

那么重点来了，到底怎么你的设备是哪种类型的供电呢？实际上受电设备和供电设备均有各自支持的供电类型，分别如下：

受电设备（PD）

对于受电设备，可能会被不同厂商、不同类别的PSE供电，所以受电设备一般情况下是同时支持AlternativeA和AlternativeB两种供电方式，可以使用1236或4578供电。例如我司全系列PoE摄像机同时支持1236、4578两种方式供电。

供电设备（PSE）

供电设备一般情况下只支持一种类型的供电方式，要么是1236，要么是4578，所以在选择四芯网线供电的时候需要格外注意。以下是我司常见设备的供电类型：

交换机：我司PoE交换机均是AlternativeA类，通过1236供电。

监控poe供电接线法

在家里也会安装摄像头，现在的摄像头不外乎有2种，一种是集中供电，这个就比较复杂，还有一种就是poe供电，这种摄像头的安装非常简单，今天就简单说下poe摄像头的连接方法。

　　1.首先我们要确定摄像头安装的位置，确定好之后就可以开始排线

　　2.摄像头有2个插孔，一个是电源插孔，一个是网线插孔，所谓poe供电就是一根8芯的网线既可以供电，又可以提供网络

　　3.我们需要一个转接头，将一根网线分为四芯水晶头，和4芯电源，将电源和水晶头分别插入摄像头对应的口子

　　4.网线另外一头插入poe交换机，这样就可以了

　　5.然后从POE交换机再插一根网线到录像机，这样就可以控制摄像头了

　　6.如果想连接手机远程就需要从路由器再插一根网线到交换机即可，这里路由器的IP地址要与录像机的IP地址相同

到此，以上就是小编对于poe集中供电器的问题就介绍到这了，希望介绍的2点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
