  1. 红外探测器串联正确接法
  2. 红外对射报警器并联和串联额接线方法
  3. 红外对射报警器串联使用,如何接线设置
  4. 红外对射总线布线和怎么接线

红外探测器串联正确接法

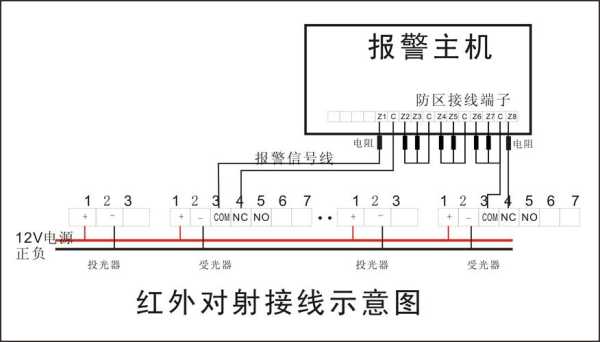

 一、红外线探测器主机侧接线

  红外探测器主机侧接DI接口,主机侧用水晶头568B的线序,制作网线。

红外探测器串联正确接法,红外探头串联怎么接线图解-第1张图片-安保之家

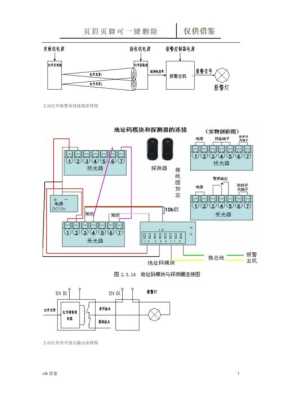

  二、红外探测器传感器侧接线

  1、红外探测器侧:+12V—橙白,GND—蓝白,ALARM(左)—GND短接,ALARM(右)—绿

  2、红外探测器 DELAY上的跳线帽 在23上。

红外探测器串联正确接法,红外探头串联怎么接线图解-第2张图片-安保之家

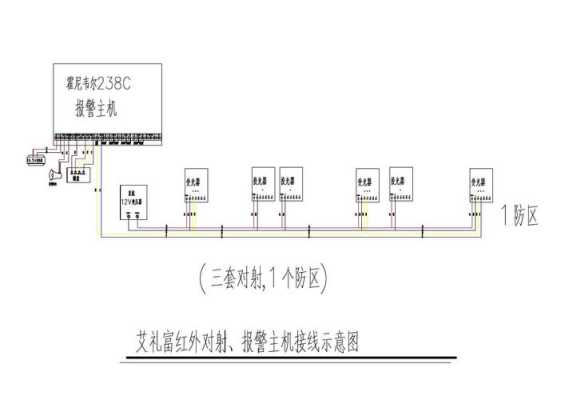

  三、红外探测器上电

  1、通电后传感器进入约60秒自检状态,红色指示灯闪烁,指示灯熄灭,进入正常状态

  自检完成后,触发告警,红色指示灯常亮。

  未报警红外探测器接到主机DI接口后,主机DI网口灯常亮。

红外探测器串联正确接法,红外探头串联怎么接线图解-第3张图片-安保之家

串联红外探测器的接法如下:

1. 将第一个红外探测器的“+”和“-”接入电源的正负极,同时将第一个探测器的“OUT”端口接入第二个探测器的“IN”端口。

2. 将第二个红外探测器的“OUT”端口接入第三个探测器的“IN”端口,以此类推,直到所有的探测器都串联完成。

3. 最后一个红外探测器的“OUT”端口则需要接入警报主机或者其他的报警设备。

需要注意的是,在串联红外探测器的时候,每个探测器的电源和信号线都需要正确连接,否则会影响整个系统的正常工作。同时,还需要根据实际情况选择合适的探测器型号和数量,以确保系统的稳定性和可靠性。

红外对射报警器并联和串联额接线方法

就是吧光敏电阻和一个保护电阻和电源串联,作为电磁继电器的控制电路,根据光敏电阻随光的变化来确定报警器应接在电磁继电器的上接线柱还是下接线柱即可

红外对射报警器串联使用,如何接线设置

每对对射都有两个信号线,我们暂记为 第一对 A1 B1 第二对 A2 B2 串联使用接线是:B1接到A2上,A1和B2接报警主机

每对对射都有两个信号线,我们暂记为 第一对 A1 B1 第二对 A2 B2 串联使用接线是:B1接到A2上,A1和B2接报警主机

红外对射总线布线和怎么接线

对射总线布线和接线方法:

1、布放线缆前应对其进⾏绝缘测试,电线、电缆线间和线对地间绝缘电阻值必须⼤于0.5MΩ,测试合格后⽅可敷设。

2、布放线缆应排列整齐,不拧绞,尽量减少交叉,交叉处粗线在下,细线在上.

3、管内线缆不得有接头,接头必须在盒(箱)处连接。

4、所敷设的线缆两端必须做好标记。

5、线管不能直接进⼊设备接线盒内时,线管出线⼝与设备接线之间,必须采⽤⾦属软管过渡连接,软管长度不得超过1m,并不得将线缆直接裸露。

拓展资料

红外对射安装及初调

1、将不锈钢⽀架固定于墙上,将预留在盒内的导线从管内穿出⽤剥线钳剥去绝缘外⽪,露出线芯10mm~15mm(注意不要碰掉线号套管),将盒内的线缆引出,压接在探测器的接线端⼦上,将余线缆盘回盒内,将探测器底座⽤螺钉固定在盒上。固定要牢固可靠。

2、主动红外探测器在安装时,收、发装置应相互正对,且中间不得有遮挡物。

到此,以上就是小编对于红外探头串联怎么接线图解的问题就介绍到这了,希望介绍的4点解答对大家有用,有任何问题和不懂的,欢迎各位老师在评论区讨论,给我留言。
