红外对射怎么对光（红外对射有哪几种接法）

1. 红外对射4束接线与调试方法
2. 红外对射有哪几种接法

红外对射4束接线与调试方法

你好，红外对射4束接线方法：

1. 将红外发射器的正极（VCC）连接到电源的正极，将发射器的负极（GND）连接到电源的负极。

2. 将红外接收器的正极（VCC）连接到电源的正极，将接收器的负极（GND）连接到电源的负极。

红外对射4束调试方法：

1. 确保红外发射器和接收器的电源正常供电。

2. 使用示波器或红外接收器模块，检测红外发射器是否正常工作。可以通过观察红外发射器发出的红外光信号是否有规律的脉冲。

3. 使用示波器或红外发射器模块，检测红外接收器是否正常工作。可以通过将红外接收器放置在红外发射器的正前方，观察红外接收器是否能够接收到红外光信号，并产生相应的电信号。

4. 调整红外发射器和接收器的位置和方向，确保红外光信号能够准确地被接收到，并产生相应的电信号。

5. 进行系统整体测试，确保红外对射系统的正常工作。可以通过在红外对射系统的传输路径上放置障碍物，观察红外接收器是否能够正确地检测到障碍物的存在。

红外对射系统通常由一对红外发射器和接收器组成。接线方法较为简单，将接收器和发射器的正、负极连接到适当的电源上即可。调试方法如下：首先确认电源是否正常，然后通过合适的距离调整对射系统的位置，确保两个组件正对着彼此。

接着，使用示波器或红外接收器来检测发射器的红外辐射是否正常。

最后，通过观察接收器的输出信号，确保当有物体遮挡或通过对射系统时能够正确地检测到信号变化。

1. 红外对射4束接线步骤：

首先，确保你有以下材料：

- 4个红外线发射器 (ir led)

- 4个红外线接收器 (ir receiver)

- 连接线（跳线）

- 面包板或者其他电子原型板

- 电路连接工具（如焊接工具、杜邦线等）

接下来，按照以下步骤进行接线：

- 将4个红外线发射器的长脚（正极）连接到面包板的vcc（正电源）上。

- 将4个红外线接收器的长脚（正极）连接到面包板的vcc（正电源）上。

红外对射系统常用于安防、自动化控制等领域。以下是关于红外对射4束的接线和调试方法的详细介绍：

1. 接线方法：

a. 红外对射传感器通常由发送器和接收器组成。发送器负责发射红外线，接收器负责接收红外线并进行信号处理。

b. 首先，将4个发送器(每个对射束一个)的正极连接到电源的正极（可使用5v直流电源），将负极连接到gnd。

c. 将4个接收器的正极连接到电源的正极，将负极连接到gnd。

d. 将4个接收器的out引脚连接到微控制器或其他数字输入设备的引脚上。

2. 调试方法：

a. 首先，确认发送器和接收器的供电正常，检查其工作指示灯是否亮起。

b. 使用数码万用表测量发送器的正极和负极之间的电压，确保在正常范围内。

c. 测量接收器的输出引脚与地之间的电压，当没有障碍物遮挡红外对射束时，输出应为高电平（例如3.3v或5v），当有物体阻挡时，输出应为低电平（例如0v）。

红外对射有哪几种接法

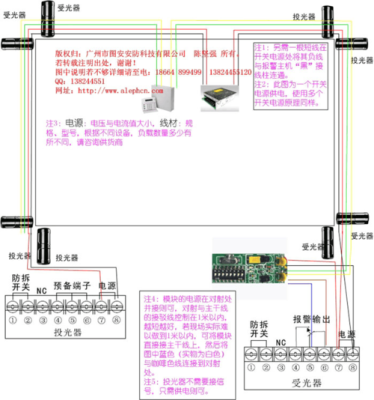

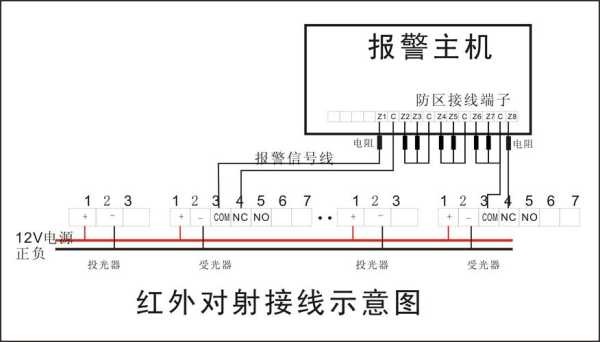

对射分投光器（T）和受光器（R）；接线方法也比较简单，投光器只需接电源（一般12V的电源就可以），受光器接电源和信号；对射上电源接线端用“+”“-”标示，信号一般用“NC”“ COM”标示，很好接的，祝你成功！
