摄像头有几种接线方式
监控摄像头的接线方法：
1、一般监控摄像头尾线有两个接头，分别是电源插头和视频输出插头；
2、圆形5.5mm插头为DC12V供电插头，直接连接电源适配器给摄像机供电；
3、Q9头为摄像机视频输出插头，连接视频线做好的公头。调试方法1. 打开摄像机自动电子快门功能2.用控制器将镜头光圈调到最大3.将摄像机对准30米以外的物体,聚焦调至无穷远处（大部分镜头是面对镜头将前面的聚焦调节环顺时针旋转到头)4.用控制器调整镜头变焦将景物推至最远,调整镜头后截距使景物最清楚5.用控制器调整镜头变焦将景物拉,微调镜头聚焦使景物最清楚6. 重复4-5步数遍,直至景物在镜头变焦过程中始终清楚
以监控摄像头安装为例，具体连接步骤如下：
1、准备好安装摄像头配套零件，钳子、螺丝刀、摄像头、摄像头充电器、摄像头支架、底盘、BNC接头两个，连接BNC线。
2、拿起摄像头支架，把底盘安装在支架上。
3、在把摄像头安装在支架上。
电视机做监控怎么接线
1.准备一条BNC转莲花头的视频线。
2.将视频线的BNC插头插入摄像头的BNC接口上。
3.将视频线另一头(莲花头)插入电视机的天线信号输入接口。
4.监控摄像头和电视机都接通电源，启动。
5.使用电视机的遥控器操作，将电视机的信号源切换至TV模式即可显示出摄像头的监控画面，表示监控摄像头和电视机已经连接成功。
模拟摄像头全方位接线方法
用网线接模拟监控头加点方法如下：1，将视频线与摄像机连接，这个大家应该都会，没有什么技术含量。这里注意一点就是监控摄像头需要加配电源，一般是12V1A或者是12V2A。2，将视频线与控制端采集卡或是dvr进行连接，采集卡是安装在电脑主机上的，所以，要是需要采集卡作为控制端需要电脑主机的支持，但是控制端如果是dvr，电脑主机可以不要的，只要有一个显示的设备就可以。3，安装相关的监控软件进行调节，不同厂家的软件是有差异的。

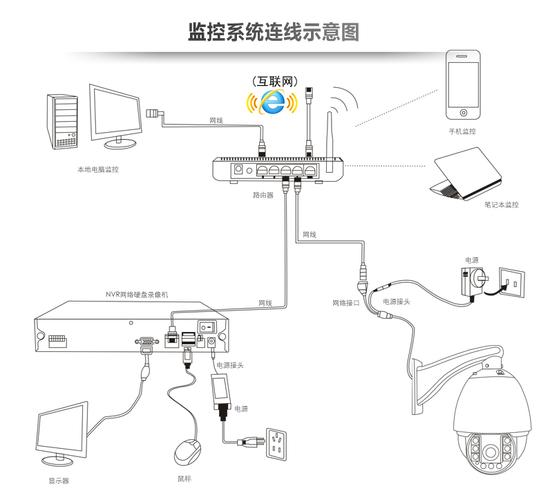

安防监控显示屏应该怎么接线
现在不论是监视器，显示器，拼接屏，基本都有HDMI接口的，市面上的录像机也是有HDMI接口的，一般都是直接将两个接口通过HDMI线连接即可。
如果是单个显示设备，按照以上方法即可
如果是有多个显示设备，录像机后面需要连接 1进几出的视频分配器。
到此，以上就是小编对于视频监控怎么接线架构图的问题就介绍到这了，希望介绍的4点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
