  1. 光模块的基本知识接法
  2. tplink光模块怎么用
  3. 路由器25g光模块使用方法
  4. 分光器和光模块怎么连

光模块的基本知识接法

一、相同接口类型的光模块连接

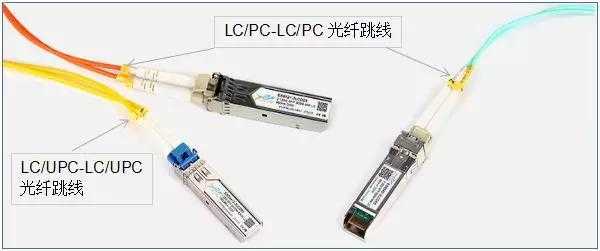

①LC接口光模块直联

光模块怎么连接光纤(tplink光模块怎么用)-第1张图片-安保之家

例如:一个10G SFP+ LC接口的光模块与另一个10G SFP+ LC接口的光模块,需要用一根双工LC-LC光纤跳线连接;

②SC接口光模块直联

例如:一个SFP 1.25G Tx1310/Rx1550 SC的光模块与另外一个SFP 1.25G Tx1550/Rx1310 SC接口的光模块连接,需要用一根SC-SC光纤跳线进行连接;

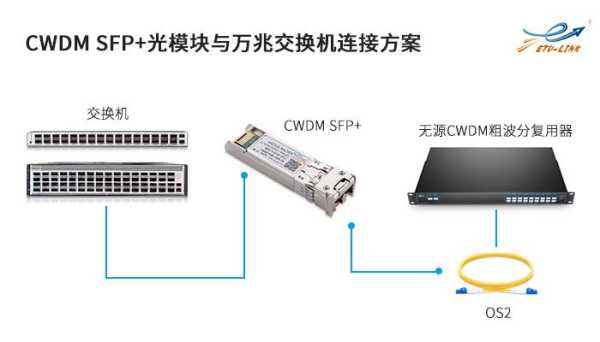

③MPO接口光模块直联

光模块怎么连接光纤(tplink光模块怎么用)-第2张图片-安保之家

例如:一个40G QSFP+ MPO接口的光模块与另外一个40G QSFP+ MPO接口的光模块连接,需要一根MPO-MPO光纤跳线连接;

二、不同接口类型的光模块连接

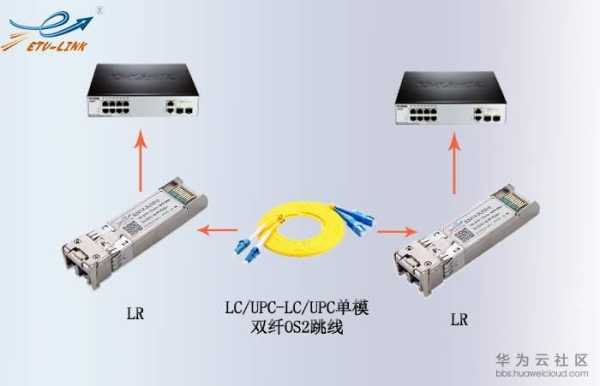

①LC接口和SC接口连接

例如:一个SFP 1.25G Tx1310/Rx1550 LC的光模块与另外一个1.25G Tx1550/Rx1310 SC接口的光模块连接,需要使用一根LC-SC光纤跳线进行连接;

光模块怎么连接光纤(tplink光模块怎么用)-第3张图片-安保之家

tplink光模块怎么用

TPLink光模块是用于光纤网络连接的设备,使用它可以快速连接网络并获得高速的数据传输速度。

首先,将光模块插入路由器或交换机的SFP端口中,然后将光纤连接到光模块的LC接口上。

接下来,将另一端的光纤连接到另一个设备(如光猫)的LC接口上。

最后,打开设备的电源并等待连接成功。需要注意的是,在连接光纤时要避免损坏光纤和光模块,以免影响网络连接质量。

路由器25g光模块使用方法

首先,要确认您的设备是否支持25G光模块,并且已经装好了适配器。

然后,您需要将25G光模块插入光接口中,注意方向和接口大小。

接下来,您可以通过路由器的管理界面进行配置和调试,以确保光模块正常工作。具体操作步骤可参考路由器和光模块的说明书。

要使用路由器25G光模块,您需要按照以下步骤进行操作:
1. 打开路由器,找到25G光口位置。
2. 将25G光模块插入路由器的25G光口中,直到插入完全。
3. 确保光模块的指示灯亮起来,表明已经连接成功。
4. 进入路由器的设置界面,找到网络设置或接口设置。
5. 在接口设置中,找到25G光口,并设置相关参数,如IP地址、子网掩码、网关等。
6. 配置完成后,测试数据传输是否正常。
请注意,25G光模块的使用需要保证光纤质量好,非常脆弱,不要直接弯曲或拉扯。 同时避免过多灰尘和油脂摆放。

分光器和光模块怎么连

您好,分光器和光模块的连接方式取决于它们的接口类型。通常,分光器和光模块都有标准的光纤接口,如SC、LC或FC等。因此,可以使用光纤连接器将它们连接起来。

具体的步骤如下:

1. 确认分光器和光模块的光纤接口类型,例如SC或LC等。

2. 准备两根相应接口类型的光纤连接器,并将它们插入分光器和光模块的光纤接口中。

3. 确保连接器插入光纤接口时,连接器处于正确的方向,并且插入光纤接口直至完全插入。

4. 检查连接是否牢固,确保光纤的端面没有污垢或损伤。

5. 在连接完成后,使用光功率计和光源等测试设备进行测试,以确保连接正常工作。

需要注意的是,在连接光纤时,必须保持光纤的端面干燥、洁净和光滑。可以使用干净、干燥的纸巾或棉签清洁光纤端面。同时,还要避免弯曲、拉扯或扭曲光纤,以免损坏光纤。

到此,以上就是小编对于光模块连接光纤收发器的问题就介绍到这了,希望介绍的4点解答对大家有用,有任何问题和不懂的,欢迎各位老师在评论区讨论,给我留言。
