闸机接线怎么接（刷卡闸机怎么设置）

1. 双开闸机怎么接线
2. 刷卡闸机怎么设置
3. 闸机的地感线怎么接
4. 闸机消防联动如何接线

双开闸机怎么接线

一是翼闸用钥匙打开有一个上下拨动的开关是接220V电源的 上电自动开。

其中一个根10线的宽线是2个闸机联动接线分别对应插到各个翼闸主板上

二是人脸机上有一个网线口（接电脑网口的）一个电源口（人脸机内有变压器可就近取电）

还有一个线K2 OUT是接闸机主板上左开闸或右开闸（根据闸机语音提示“欢迎光临，或一路平安”区别进口还是出口）

刷卡闸机怎么设置

　　1、闸机接线，闸机调试前一定把所有电源线、信号线、控制线、主从机线连接到位，这些线缺一不可，它们之前是互联互动，实现对闸机主从电机的控制，这些线由各人分点设备汇总到闸机的主控板上，实现对整个闸机的控制作用。其实闸机本身接供对外的开关接口，通过外面的接口信号来控制闸机是否放行通过，比如我们在闸机上刷卡其实是门禁完成一次开的信号给到闸机，闸机接到门禁的开信号会进一个放行开闸，人员通过，当人通过一个红外感应信号后闸机就会判断为人已通过，然后关闸。

　　闸机如何调试

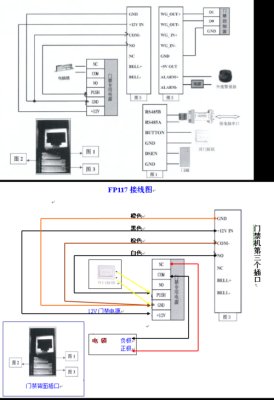

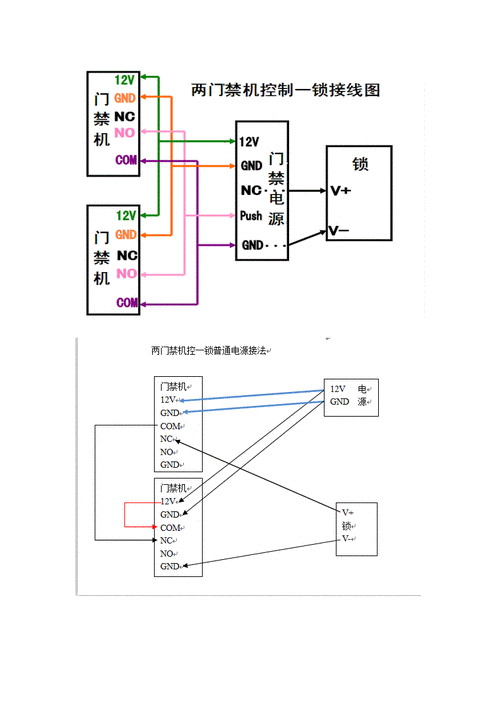

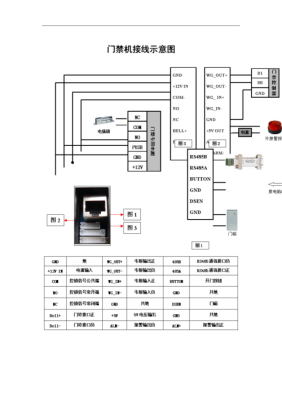

　　2、设备联调，把读卡器固定到闸机刷卡的地方，一般都是进出都是固定在右手边，方便人的右手使用习惯。主要是门禁刷卡（二维码）或人脸识别开闸，主要是要把门禁开闸的信号线（NO/NC/COM这三根信号线，这里说下，我们常接的NC和COM端这两个）接到对应闸机的主板或者副板上的左开或右开，COM端对应COM端，NC对应左开或右开，根据闸机实际情况来定。对应接完后把门禁控制器里面的开锁时间调到短，然后就可测试了。如果进出方向反了，可以在闸机主板上调整，比如说，进闸的语音播报成出闸语音，这个是可以在主板显示器上进行调整的，这里就不展开了，可以问厂家的技术，或者看说明书。

闸机的地感线怎么接

闸机的地感线一般需要接到地感探头和控制器之间。首先，将地感线的一端连接到地感探头的地感输入端口，通常是一个螺丝接口。

然后，将地感线的另一端连接到控制器的地感输入端口，通常也是一个螺丝接口。确保连接牢固，并注意线路的正负极性。

接好后，地感探头将能够感知到车辆的进入和离开，从而触发闸机的开启和关闭动作。

闸机的地感线一般是用于检测车辆或行人进出时的重量或震动，以确保门的安全性和稳定性。接线步骤如下：

1. 确认地感线圈的正负极：在安装地感线圈之前，需要先确认其正负极，一般来说地感线圈的正极连接门机控制器的正极，负极连接负极。

2. 安装地感线圈：将地感线圈固定在门框或地面上，确保其与地面接触良好。

3. 连接地感线圈：将地感线圈的正负极分别与门机控制器的正负极连接，一般来说需要使用导线将其连接起来。

4. 测试地感线圈：在接线完成后，需要进行地感线圈的测试，以确保其正常工作。测试方法为，在门关闭的状态下，用一个铁块或其他金属物体在地感线圈上轻轻敲打，观察门是否能够自动打开。

闸机消防联动如何接线

接线端为24V电源输出，反馈线需根据继电器针脚(一般为11或14个针脚)接线，一般接常开触点，需要拆下继电器看针脚位置，两个单独一排的为模块输出电源，剩下9个或12个针脚有三个为公共端，另外三个与公共端常闭，得电时分开，剩下三个为常开，得电时吸合通，可使用万用表蜂鸣二极管档确定再根据标识找到底座接线端

到此，以上就是小编对于闸机接线怎么接线的问题就介绍到这了，希望介绍的4点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
