监控网头怎么接线（监控网头怎么接线图解）

1. 监控头怎么接线
2. 摄像头有几种接线方式
3. 摄像头网线供电接法

监控头怎么接线

第一种：接220V线到摄像头，然后在摄像头安装处接12V电源适配器。

优点：供电稳定，接线简单(接适配器不用区分正负)

缺点：维护相对麻烦(更换适配器时)，适配器要安放到合适位置以达到美观。

第二种：12V适配器直接安装到220V供电插头/插板，然后接线直接给摄像头供电。

优点：维护方便，走线美观。

缺点：线路过长可能导致供电不够，接摄像头时要注意正负。

安装时根据实际情况选择安装方法，注意安全。

摄像头有几种接线方式

以监控摄像头安装为例，具体连接步骤如下：

1、准备好安装摄像头配套零件，钳子、螺丝刀、摄像头、摄像头充电器、摄像头支架、底盘、BNC接头两个，连接BNC线。

2、拿起摄像头支架，把底盘安装在支架上。

3、在把摄像头安装在支架上。

监控摄像头的接线方法：

1、一般监控摄像头尾线有两个接头，分别是电源插头和视频输出插头；

2、圆形5.5mm插头为DC12V供电插头，直接连接电源适配器给摄像机供电；

3、Q9头为摄像机视频输出插头，连接视频线做好的公头。调试方法1. 打开摄像机自动电子快门功能2.用控制器将镜头光圈调到最大3.将摄像机对准30米以外的物体,聚焦调至无穷远处（大部分镜头是面对镜头将前面的聚焦调节环顺时针旋转到头)4.用控制器调整镜头变焦将景物推至最远,调整镜头后截距使景物最清楚5.用控制器调整镜头变焦将景物拉,微调镜头聚焦使景物最清楚6. 重复4-5步数遍,直至景物在镜头变焦过程中始终清楚

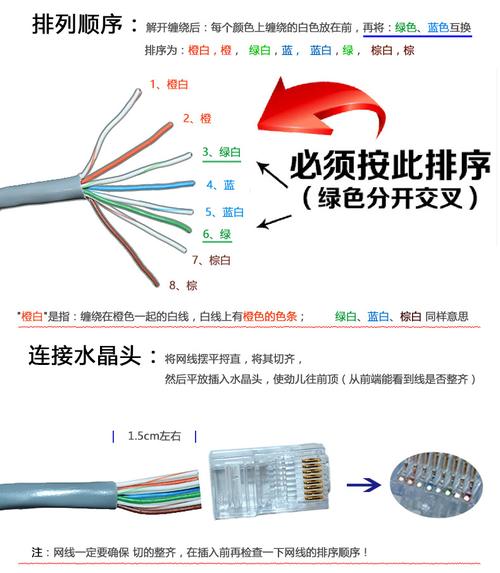

摄像头网线供电接法

接网线的第7芯和第8芯，作为摄像头的电源。

网线的第7、第8芯是电源线，为摄像机提供直流电源。其中第1、2、3、6为信号线。接法，将12V电源的正极（红色线）接网线的第7芯（棕白色），12V电源的负极（黑色线）接网线的第8芯（棕色）。然后用防水粘胶带缠绕几圈。

到此，以上就是小编对于监控网头怎么接线图解的问题就介绍到这了，希望介绍的3点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
