监控怎样接线安装
安装方法:
第一种:接220V线到摄像头,然后在摄像头安装处接12V电源适配器。
优点:供电稳定,接线简单(接适配器不用区分正负)缺点:维护相对麻烦(更换适配器时),适配器要安放到合适位置以达到美观。
第二种:12V适配器直接安装到220V供电插头/插板,然后接线直接给摄像头供电。
优点:维护方便,走线美观。
缺点:线路过长可能导致供电不够,接摄像头时要注意正负。安装时根据实际情况选择安装方法,注意安全。
摄像头有几种接线方式
以监控摄像头安装为例,具体连接步骤如下:
1、准备好安装摄像头配套零件,钳子、螺丝刀、摄像头、摄像头充电器、摄像头支架、底盘、BNC接头两个,连接BNC线。
2、拿起摄像头支架,把底盘安装在支架上。
3、在把摄像头安装在支架上。

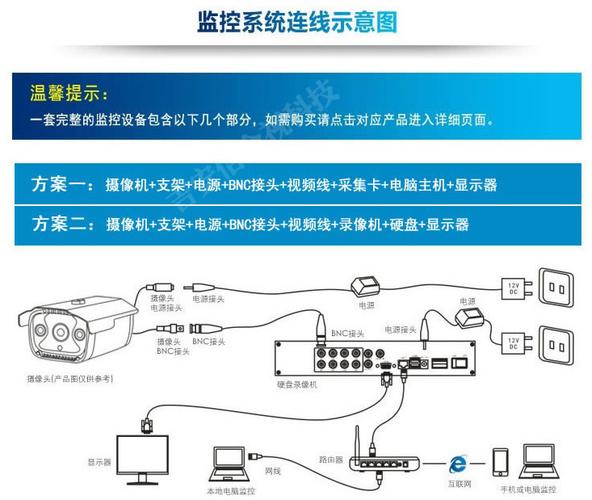

监控摄像头的接线方法:
1、一般监控摄像头尾线有两个接头,分别是电源插头和视频输出插头;
2、圆形5.5mm插头为DC12V供电插头,直接连接电源适配器给摄像机供电;
3、Q9头为摄像机视频输出插头,连接视频线做好的公头。调试方法1. 打开摄像机自动电子快门功能2.用控制器将镜头光圈调到最大3.将摄像机对准30米以外的物体,聚焦调至无穷远处(大部分镜头是面对镜头将前面的聚焦调节环顺时针旋转到头)4.用控制器调整镜头变焦将景物推至最远,调整镜头后截距使景物最清楚5.用控制器调整镜头变焦将景物拉,微调镜头聚焦使景物最清楚6. 重复4-5步数遍,直至景物在镜头变焦过程中始终清楚
监控摄像头的接线方法
1 有多种。
2 首先,我们需要将摄像头的电源线接入电源适配器或电源盒,以供摄像头正常工作。
接下来,我们需要将视频线连接到摄像头的视频输出接口,并将另一端连接到监控设备(如监控录像机或电视机)的视频输入接口。
同时,我们还需要将音频线(如果需要)连接到摄像头的音频输出接口,并将另一端连接到监控设备的音频输入接口。

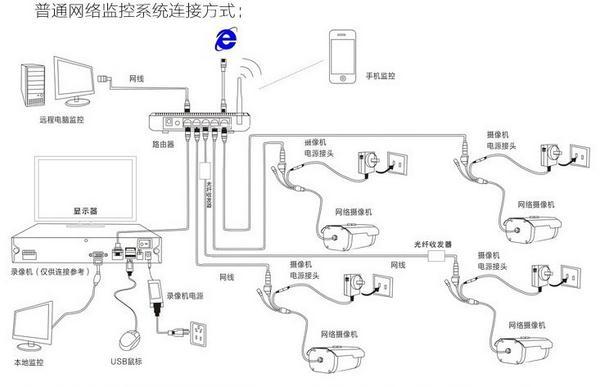

最后,我们需要将网络线(如果需要)连接到摄像头的网络接口,并将另一端连接到网络设备(如路由器)的网络接口,以实现远程监控和管理。
3 在接线时,需要注意选择合适的接口类型和线缆规格,确保信号传输的稳定和质量。
此外,根据具体情况,还可以考虑使用无线连接方式或其他特殊接线方法,以满足监控需求的个性化要求。
带线监控怎么接线
带线的监控需要放一根电源线和一根网线。
监控电源线怎么接
监控电源线有Poe供电和单独供电两种接法,第一种是采用poe交换机和poe摄像头,他们通过一嗝儿网线在传输数据信号的同时,将电源源也传送到poe摄像头上,第二种是采用单独电源的方式,将电源适配器插头和摄像头的电源插头连接在一起,单独喂摄像头进行供电
监控摄像头用导线,其额定电压应大于线路的工作电压,导线的绝缘体应符合线路的安装方式和敷设的环境条件。导线的横截面积应能满足供电和机械强度的要求。配线时应尽量避免导线有接头。摄像头其接头应该采用压线或焊接,导线连接和分支处不应受机械力的作用。信号线不能与大功率电力线平行,如因环境所限,应该平行走线。
因为距离在35米也不算太远,我建议A方案,便于维护,C方案还需要考虑变压器的防水安全。电源安装点有两种,一可设在监控点,二可以设在机房。如设在监控点,如B方案,这样布线成本相关低一点,一般一根220V总电源过去,中间接十几个探头没问题。而且变压器距探头比较近,电流损耗比较低,图像相关稳定。但是,在监控点附近,要有好的地点,相关安全的点安放电源,有时候比较麻烦,尤其是室外时,容易被水湿到,这个时候最好加个防水线盒,以起到保护作用。
不过维护相关麻烦一点,特别是在高处或者是天花板上面,爬上爬下,穿天花板,不好受啊。
如设电源安置在机房里,如A,C方案,布线成本要多好几倍,(这里指的是光电源线),这样就是一个变压器,一根线到探头,而且12V电流在长距离传输过程中肯定不稳定的,线好一点可能相对稳定一点。
这种方法,维护比较方便,在机房里面。不过只适合近距离的监控点,或者小型监控工程。一般用直流,远距离(100米以上)供电时最好用交流。这里要说明的是,有些朋友喜欢用网线,这样做成本省了不是一点,布线也简单的多,一根网线,四组线,一组电源,一组视频,一组控制。
运气好的时候可能没什么大问题,问题要来的时候就相当麻烦。
这类也只适合近距离的,最好在30米以内的。
还有些朋友喜欢一个12V源上拖三四个探头,这种作法也是不可取的。
到此,以上就是小编对于简单的监控怎么接线图解的问题就介绍到这了,希望介绍的5点解答对大家有用,有任何问题和不懂的,欢迎各位老师在评论区讨论,给我留言。
