双绞线做监控怎么接（监控网线怎么接）

1. 求双绞线接监控视频的接法，一根网线可接4个视频，具体怎么接法
2. 监控网线怎么接
3. 用一根双绞线怎么安装八个视频监控头
4. 监控传输器接线方法

求双绞线接监控视频的接法，一根网线可接4个视频，具体怎么接法

该系统需要使用双绞线视频收发器，前面端摄像机用视频线连接到双绞线视频发射器，再用双绞也就是网线中的其中一组线连接到双绞线视频接收器，再通过视频线连接到后端设备。

该连接方式的优点是传输距离远，抗干扰强，但由于网线的本身原因，所以不适合较复杂的环境布线。

此外，这种连接方式单指视频信号传输，由于网线不适合用作电源线，供电还需要另布线路，双绞线收发器也需要供电。

监控网线怎么接

1、网线是8芯的，用其中的芯可以做视频用另外2芯可以做电源线和普通的用电源线和视频线做一样。如果单独放电源线，那一根网线可以接4个监控探头的视频。布线比普通的视频线要方便的多。但是如果距离稍长需要加双绞线放大器。

2、橙蓝绿棕，按照双绞线的缠绕度越大的接最远的，越小的接越近的，两个绞在一起的接一个摄像头，用双绞线原理抗干扰。接过100米的是没有问题的，远的没有试验过。有源双绞线传输器传输，比较不容易被干扰。

3、室外布线，尽可以选用室外阻水网线，虽然价格高了些，但可靠性可以保证，对于干扰特强的地方，如电厂、变电站等地方，建议选用屏蔽网线，或在普通网线外套金属管，如采用屏蔽网线一定要注意传输距离，一般控制在700米，采用在监控室单端接地的原则；对于电梯的干扰，建议选用电梯专用双绞线电缆。

4、网线的连接，应进行可靠的焊接，在室外一定要做好防水处理，处理完后注意防止浸泡在水里，可以将接头放在矿泉水瓶内，瓶口朝下，再将瓶口封好；由于双绞线传输采用“虚地”技术，比同轴电缆更容易感应静电或雷电，选择双绞线传输设备，一定要注意选用具有防静电、防雷的产品，如果在多雷区，最好在前端做防雷接地。

用一根双绞线怎么安装八个视频监控头

处理方法如下：

1、网线是8芯的，用其中的芯可以做视频 用另外2芯可以做电源线 和普通的用电源线和视频线做一样。如果单独放电源线，那一根网线可以接4个监控探头的视频。布线比普通的视频线要方便的多。但是如果距离稍长需要加双绞线放大器。

2、橙蓝绿棕，按照双绞线的缠绕度越大的接最远的，越小的接越近的，两个绞在一起的接一个摄像头，用双绞线原理抗干扰。接过100米的是没有问题的，远的没有试验过。有源双绞线传输器传输，比较不容易被干扰。

3、室外布线，尽可以选用室外阻水网线，虽然价格高了些，但可靠性可以保证，对于干扰特强的地方，如电厂、变电站等地方，建议选用屏蔽网线，或在普通网线外套金属管，如采用屏蔽网线一定要注意传输距离，一般控制在700米，采用在监控室单端接地的原则；对于电梯的干扰，建议选用电梯专用双绞线电缆。

4、网线的连接，应进行可靠的焊接，在室外一定要做好防水处理，处理完后注意防止浸泡在水里，可以将接头放在矿泉水瓶内，瓶口朝下，再将瓶口封好；由于双绞线传输采用“虚地”技术，比同轴电缆更容易感应静电或雷电，选择双绞线传输设备，一定要注意选用具有防静电、防雷的产品，如果在多雷区，最好在前端做防雷接地。

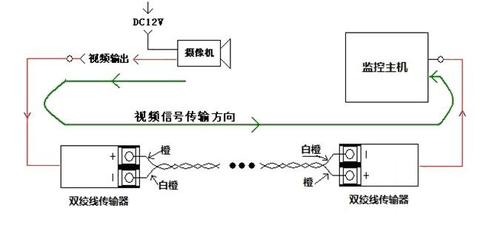

监控传输器接线方法

1正1负另一头1正1负对应相对应的颜色就好。

监控传输器摄像机至双绞线传输器发射端用视频线（如SYV75-5），视频线接到双绞线传输器的BNC接口上。

双绞线传输器发射端至双绞线接收端用网线。必需要使用其中的绕对（如使用其中的蓝色和蓝白色）传输这一路视频信号。

双绞线传输器接收端输出的是视频信号，用视频线可以连接到硬盘录像机。

到此，以上就是小编对于双绞线做监控怎么接线的问题就介绍到这了，希望介绍的4点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
