电子围栏地址模块怎么接线，脉冲电子围栏怎么接线图解

1. 电子围栏地址模块怎么接线
2. 电子围栏终端杆绝缘端子接法
3. 脉冲电子围栏安装技术规范

电子围栏地址模块怎么接线

电子围栏接线的方法

1将终端杆绝缘子用终端绝缘子固定夹固定在终端杆上。注意方向一致。

2 用M5X55螺栓将终端杆固定在两个万向底座之间。

3 有围栏控制器的地方应在终端杆顶部加入一条或两条（相互垂直）避雷器固定件。

1、电子围栏主机接警灯，确实是麻烦的，简单的主机，接警灯他不需要接继电器和电源，直接是有12V开关量输出的，警灯的线直接到主机对应的端子就可以了施工很快很方便。

2、电子围主机一般是输出常开常闭信号，继电器是可以输入常开常闭信号，输出常开常闭信号，警灯一般都是用12V,还要配个电源的，只要是开关量信号给他，都会有报警的。下面就按主机的和继电器的对应关系接就行了。一定要选个好点的继电器，不然会导致警灯不亮的

张力围栏看不到现场画面，如果前端有报警，只能人工过去现场看看是否真的有报警还是误报！非常的麻烦，不方便。

配套警戒摄像机就好多了，可以设置张力围栏报警和警戒摄像机联动，如果张力围栏有报警信息可以把报警的监控画面弹大。前端报警情况一目了然！可以快速确定是误报还是确实有人入侵。

我们做过好几套张力围栏联动智能警戒摄像机的工程！客户非常的满意。我有一个视频就是拍摄的张力围栏联动警戒摄像机的，大家有时间可以去看一下！

电子围栏键盘操作说明 一、布防 1、输入用户密码：“11”，按“确认”键，进入用户界面 2、选择“防区控制”按“确认”键 3、进入“防区控制”界面后，按“V”“∧”选择键，选择“脉冲主机”、选择“多区布防”，按“确认”键；选择“电压等级”，输入数字“4”，按“确认”键；此时显示屏上会显示“布防完成”的字样。

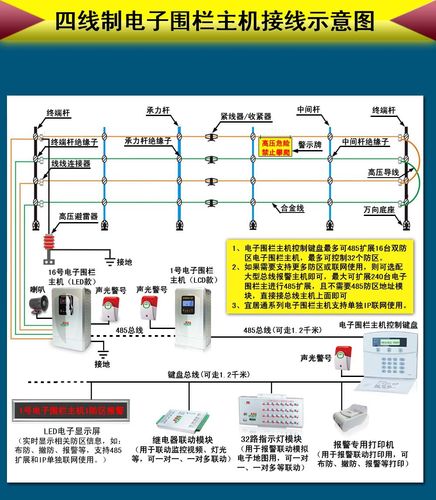

电子围栏地址模块接线方法因不同的品牌和型号而异，但一般来说，该模块与总线连接将“黑、黄、绿、红、白、蓝”6芯线的“红、黑”分别接电源的正负，“绿、黄”分别接485总线绿(正)黄(负),“白、蓝”分别接探测。

电子围栏终端杆绝缘端子接法

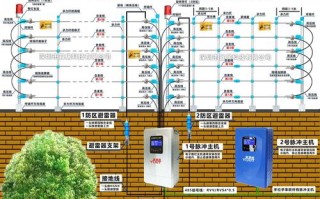

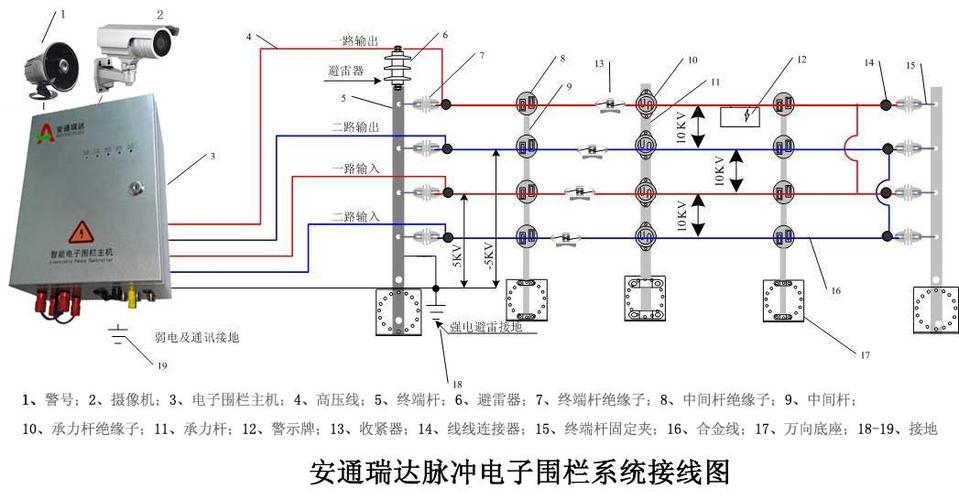

电子围栏终端杆绝缘端子通过高压绝缘导线施加于前端 围栏的始端。脉冲电子围栏的导线由始端传向终端。再通过高压绝缘导线施加到机器的高压输入端。

2、脉冲主机在结构上是塑料封装的独立体。从正面看有智能电压显示窗，5 个指示灯，6 个接线柱，5 脉冲主机由发射和接收两部分组成。从发射部分的“正 ve”传到围栏上，然后回到接受部分的“正 ve”。

3、从发射部分的“负-ve”传到围栏上，然后回到接受部分的“负-ve”，从而在前端围栏上形成两个回路，发射部分的接地和接收部分的接地最好分开，接地(适合于没有避雷器的情况下。

4、在正常运行时切换到高压时，主机里会有滴滴发出脉冲的声音，切换到低压时没有滴滴声音，在前端围栏的某处发生短路或断路，报警设备会发出报警。

脉冲电子围栏安装技术规范

1、万向底座安装要坚固、水平，前后底座之间尽量保持一条直线，需采用不锈钢膨胀螺栓或强力膨胀螺栓进行固定，为防锈和长期使用优先选择不锈钢螺栓，推荐采用国标规格为Ф10×100mm的爆炸螺栓（如墙体坚实，可选用Ф8×80mm的膨胀螺栓）；

2、前端围栏合金线之间需保持平行等距，紧线器上下之间保持为一条竖直直线；

3、附属式安装时，顶部一根合金线与实体围墙顶端的距离应≥0.7米；

4、落地式安装时，前端围栏的高度应≥1800mm；

5、PVC管预埋时，应保证各接头用V－PVC专用胶粘结牢固，需埋地施工时应保证一定埋深（30-70cm左右），在有强干扰源的场所需采用金属套管，并做好接地；

6、布线施工时，线缆接头应用锡丝焊接，同时做好防水绝缘处理；尤其是地下排管时，应坚决杜绝地下接头，可考虑将接头引出地面，并设置接线盒，或在购买线缆时提早定制线缆；

7、安装避雷器时，地桩最小深度须打入地下1.5m以下。高压避雷接地电阻应＜10Ω；弱电接地需＜10Ω，避雷器应尽量安装在靠近围栏主机的一端；

8、前端围栏上，应10m左右悬挂一块警示牌，以充分提醒警示；

9、RS485通讯电缆规格：RVVs 2×1.0mm²（，长度＞900米时需使用RS485中继器对信号进行隔离和放大，保证通讯的可靠性；

到此，以上就是小编对于脉冲电子围栏怎么接线图解的问题就介绍到这了，希望介绍的3点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
