  1. 海康韦根门禁控制箱接法
  2. 海康门禁人脸识别连接方法
  3. 海康门禁控制器接线方法
  4. 海康没有门禁专用电源怎么接线
  5. 海康指纹门禁一体机接线详细步骤

海康韦根门禁控制箱接法

海康门禁韦根信号控制箱接线方法

a) 接线配置:一体机的W0接K260X系列门禁主机的W0,一体机的W1接K260X系列门禁主机的W1,一体机的GND接K260X系列门禁主机的GND。

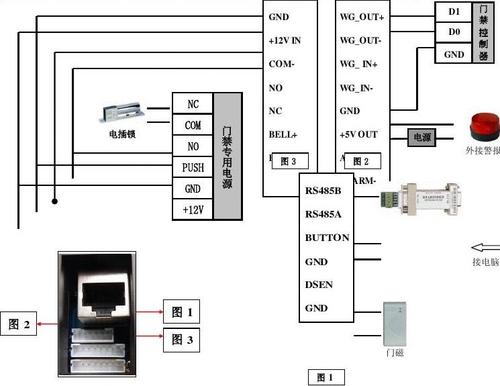

海康韦根门禁控制箱接法,海康门禁系统怎么接线图解-第1张图片-安保之家

b) 一体机设备本地参数设置

进入设备后台设置→通讯设置→韦根设置,传输方向选择“发送”,韦根模式选择“weigand34”

一体机可以通过韦根上传卡号信息(若您的门禁卡卡号位数数10位的选韦根34;若是8位的就选韦根26)

海康门禁人脸识别连接方法

1 海康门禁人脸识别连接的方法如下:首先,将海康刷脸机的电源线插入电源插座,然后将网络线插入网络端口,接通电源后,将刷脸机的数据线接入需要刷脸的设备上,如门禁系统等。
3 如果需要使用海康刷脸机的其他功能,如人脸识别等,需要按照官方说明书上的接线方法进行连接,确保连接正确才能正常使用。
注意:接线时需要注意安全,确保电源和网络连接正确,避免电器故障或者网络问题导致设备无法正常工作

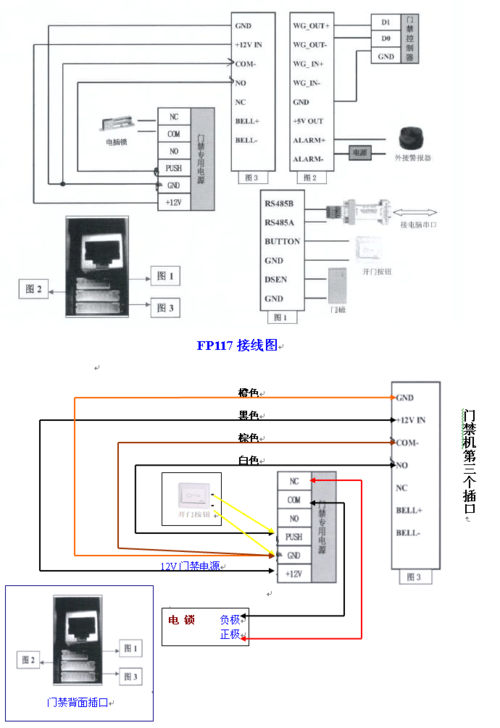

海康韦根门禁控制箱接法,海康门禁系统怎么接线图解-第2张图片-安保之家

海康威视门禁人脸识别系统的连接方法通常包括以下步骤:

首先,需要安装门禁系统和人脸识别设备。门禁系统可以是海康威视提供的设备,也可以是其他品牌的门禁系统,只要支持TCP/IP协议即可。人脸识别设备需要支持与门禁系统的联动。

然后,在门禁系统中添加人脸识别设备,并设置相应的参数,例如IP地址、端口号等。

接下来,在门禁系统中设置联动规则。例如,当门禁系统检测到某个人员需要进入某个区域时,门禁系统就会自动调用人脸识别设备,进行人脸识别。

海康韦根门禁控制箱接法,海康门禁系统怎么接线图解-第3张图片-安保之家

最后,测试联动效果。可以使用测试卡片或者真实的身份进行测试,验证人脸识别设备和门禁系统之间的联动效果是否正常。

海康门禁控制器接线方法

海康门禁控制器接线图

下面,以最常见的四门控制主机K2604为例子,为大家简单介绍一下门禁主机端子。

四门禁控制主机电气组外部接线端子定义

•  一般门禁主机都将设备接在电气组外部接线端子上。

• 电气组外部接线端子的锁+锁-带12V电,主机主板端子D+D-不带电,只提供开关量,注意区分。

四门禁控制主机连接端子及端子说明

海康没有门禁专用电源怎么接线

1. 海康没有门禁专用电源2. 这可能是因为海康门禁设备可以通过接入普通电源来供电,而不需要专门的门禁电源。
海康门禁设备通常采用低功耗设计,可以通过接入普通的交流电源或直流电源来进行供电,因此不需要额外的门禁专用电源。
3. 如果你需要接线海康门禁设备,可以根据设备的电源要求,选择合适的电源接口进行接线。
可以参考设备的安装手册或咨询海康的技术支持人员,以确保正确接线并保证设备的正常运行。
此外,还可以考虑使用稳定可靠的电源设备,以提供稳定的电力供应,确保门禁设备的正常工作。

海康指纹门禁一体机接线详细步骤

海康指纹门禁一体机接线的详细步骤如下:

首先,将机器主机安装在指定位置,并确保主机接地可靠;

然后,根据需求连接指纹读卡器、门禁控制器、电源等设备;

接着,将主机和指纹读卡器通过RS-485通讯线连接,并将指纹读卡器与门禁控制器之间的接口连通;

随后,将电源线接入主机和门禁控制器,并检查供电情况;

最后,检查好接线无误后,关闭主机、指纹读卡器和门禁控制器的盖板,通电并进行系统设置。

到此,以上就是小编对于海康门禁系统怎么接线图解的问题就介绍到这了,希望介绍的5点解答对大家有用,有任何问题和不懂的,欢迎各位老师在评论区讨论,给我留言。
