VGA线阻抗怎么保证（vga线阻抗怎么保证电压稳定）

1. vga差分布线要求
2. vga线的种类
3. 电视信号线两芯与多芯的区别

vga差分布线要求

VGA差分布线的要求是等长、等宽、紧密靠近、且在同一层面的两根线。如果等长和等距不能同时满足，则 PCB 差分走线的设计中最重要的规则就是匹配线长。

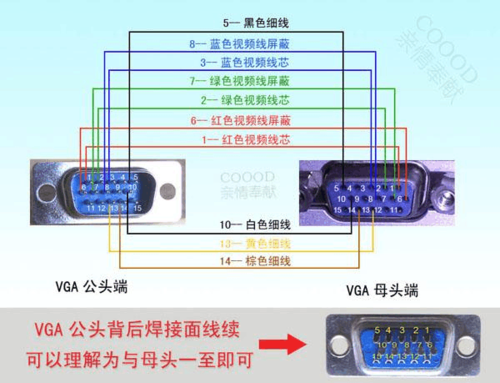

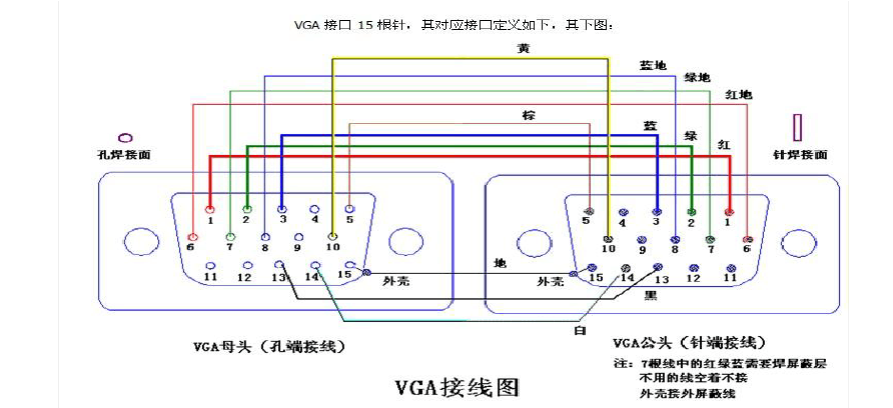

vGA 接口是一种 D 型接口,上面共有15针孔,分成三排,每排五个。其中,除了2根 Nc ( Not Connect )信号、3根显示数据总线和5个 GND 信号，比较重要的是3根 RGB 彩色分量信号和2根扫描同步信号 HSYNC 和 vsYNcft 。

vGA 接口中影色分量采用Rs343电平标准。Rs343电平标准的峰值电压为1v。 vGA 接口是显卡上应用最为广泛的接口类型,多数的显卡都带有此种接口。有些不带 vGA 接口而带有 DvI ( Dlgial Visua Interface 数字视频接口)接口的是卡,也可以通过一个简单的转接头将 Dv 接口转成 vGA 接口,通常没有 PcB 设 VGA 接口的显卡会附赠这样的转接头

以下是VGA差分布线的要求：

1. 差分模式：VGA差分信号是通过红色、绿色和蓝色三个信号进行传输的，因此需要三根差分线路。

2. 电阻匹配：使用50欧姆的同轴电缆来匹配VGA信号和显示器的50欧姆输入阻抗。

3. 信号分离：在信号源和接收器之间应该运用两个对称的互补器件来分离差分信号和共模噪声。

4. 屏蔽：VGA差分线的屏蔽能力对信号的传输质量有很大影响，因此应选择良好的包层材料进行屏蔽。

vga线的种类

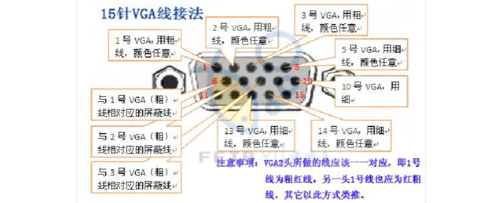

如果说线芯数量区别的话，主要有3+4.3+6.3+9.

最主要的区别就是线芯数量不同。

线芯多，传导的数据就会越稳定，距离越长，成本就越高。

3+9优于3+4跟3+6就是可以自动检测跟分辨设备的分辨率。

VGA（Video Graphics Array）线，包括VGA接口与连接的电缆，但通常指VGA接口，也叫D-Sub接口。

VGA接口是显卡上输出模拟信号的接口，虽然液晶显示器可以直接接收数字信号，但很多低端产品为了与VGA接口显卡相匹配，因而采用VGA接口。VGA接口是一种D型接口，上面共有15针空，分成三排，每排五个。

各种VGA电缆可以支持多种分辨率，范围从320×400px 70 Hz / 320x480px 60 Hz（12.6 MHz信号带宽）到1280×1024px（SXGA） 85 Hz（160 MHz）和高达2048×1536px（QXGA） 85 Hz（388 MHz）。

没有标准定义每种分辨率所需的质量，但是更高质量的电缆通常包含同轴布线和绝缘，使它们更厚。较短的VGA电缆不太可能引入明显的信号劣化。优质电缆不应受到信号串扰的影响，因此一根导线中的信号会在相邻导线中产生不需要的电流或重影。

当阻抗不匹配（规格为75欧姆（Ω））导致信号被反射时，就会发生重影。但是，使用长电缆的重影可能是由于信号端接不正确的设备或无源电缆分路器而不是电缆本身引起的。

电视信号线两芯与多芯的区别

简单地说电视信号线两芯与多芯的区别是两芯线传输的是模拟信号，多芯线传输的是数字信号。

电视信号用的两芯线是同轴电缆，包括射频电缆（音视频同传）和视频电缆，阻抗大多是75欧姆，传输的是模拟信号。

多芯线目前常见的有两类，一类是VGA线，它是多芯线，传输的也是模拟信号。另一类是HDMI和DVI线，也是多芯线，传输的是数字信号。

到此，以上就是小编对于vga线阻抗怎么保证电压稳定的问题就介绍到这了，希望介绍的3点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
