监控尾线端子接法
1、一般监控摄像头尾线有两个接头,分别是电源插头和视频输出插头
2、圆形5.5mm插头为DC12V供电插头,直接连接电源适配器给摄像机供电;
3、Q9头为摄像机视频输出插头,连接视频线做好的公头
1.首先将监控线剥开,漏出屏蔽网和中心的铜芯。
2.然后将BNC头拧开,套入监控视频线
3.接下来将监控线铜芯插入BNC头中心小管内,用螺丝刀拧紧不松动;屏蔽网穿过BNC头外壳的压线金属片,然后用老虎钳把压线金属片把监控线压紧,这样在使用中才不会脱落(注意接线过程铜芯接BNC头中心、屏蔽网接BNC头外壳,两者不可短路)。然后拧好NBC头,监控线接头就做好啦,接下来就可以连接到监控摄像头了。
摄像头尾线颜色:橙、黄、绿、蓝;分别对应网线颜色为:橙白、橙、绿白、绿。红黑两色分别对应电源的正负。
找到线序颜色就比较容易了,找一根其他品牌摄像头的尾线,对应网线的顺序用电烙铁焊好即可。没有尾线也可以用网络线对应连接再压个水晶头使用(排线顺序1236)。
网络摄像头6线接线方法
1、首先,我们先要了解摄像头上方有什么配置:麦克风、红外线感应灯、wifi天仙、工作 指示灯 、广角镜头、 led 灯。这些配置都在使用的时候有着自己独特的功能哦。

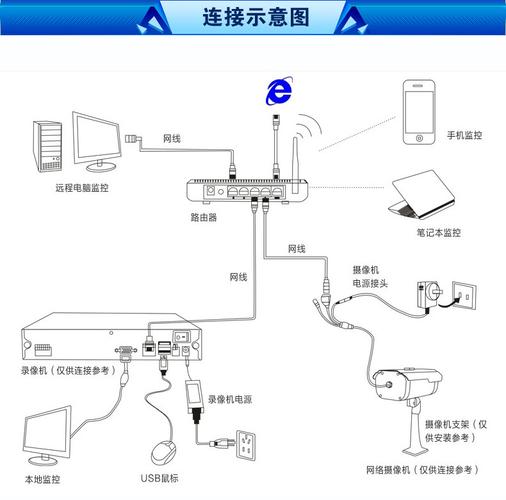

2、首先,我们需要将路由器安装在电脑上,调试之后,我们使用摄像头与网线。首先,将一根网线安插路由器上面,另外一个安插在摄像头上面,然后将电源连接。
3、这个时候我们打开电脑,将摄像头的后台打开,点击“无线功能”,然后选择“连接 无线路由 器”,然后我们点击“确定”,就说明安装成功了。
普通摄像头网线接法
1.摄像头用导线,其额定电压应大于线路的工作电压;导线的绝缘应符合线路的安装方式和敷设的环境条件。导线的横截面积应能满足供电和机械强度的要求。
2.配线时应尽量避免导线有接头。除了非用接头不可的,摄像头其接头必须采用压线或 焊接 ,导线连接和分支处不应受机械力的作用。穿在管内的导线,在任何情况下都不能有接头,必要时尽可能将接头放在接线盒探头接线柱上。
3.配线在建筑物内安装要保持水平或垂直。配线应加套管保护(塑料或铁管,按室内配管的技术要求选配),天花板走线可用金属 软管 ,但需固定稳妥美观。
4.信号线不能与大功率电力线平行,更不能穿在同一管内。如因环境所限,要平行走线,则要远离50cm以上。
5.报警控制箱的交流电源应单独走线,摄像头不能与信号线和低压直流电源线穿在同一管内,交流电源线的安装应符合电气安装标准。
6.报警控制箱到天花板的走线要求加套管理入墙内或用铁管加以保护,以提高防盗系统的防破坏性能。

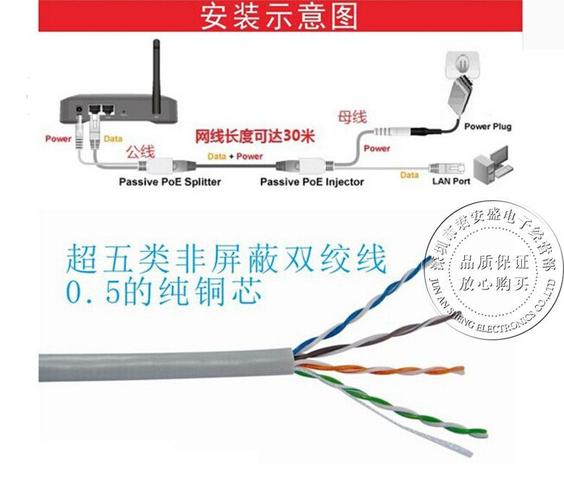

普通网线打法是橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。
海康具体对应颜色是这样的。
摄像头的8种颜色:橙、黄、绿、紫、灰、蓝、棕、白
分别对应网线的8种颜色:橙白、橙、绿白、蓝、蓝白、绿、棕白、棕
简化一点用网线的顺序分别对接就是:橙白(接橙色)、橙(接黄色)、绿白(接绿色)、蓝(接紫色)、蓝白(接灰色)、绿(接蓝色)、棕白(接棕色)、棕(接白色)。
海康萤石的六芯则是橙、黄、蓝、绿、棕、灰
对应网线的线序:橙白,橙,绿,绿白,棕白,蓝白
到此,以上就是小编对于监控接头颜色怎么接线的问题就介绍到这了,希望介绍的2点解答对大家有用,有任何问题和不懂的,欢迎各位老师在评论区讨论,给我留言。
