电气火灾监控怎样接线

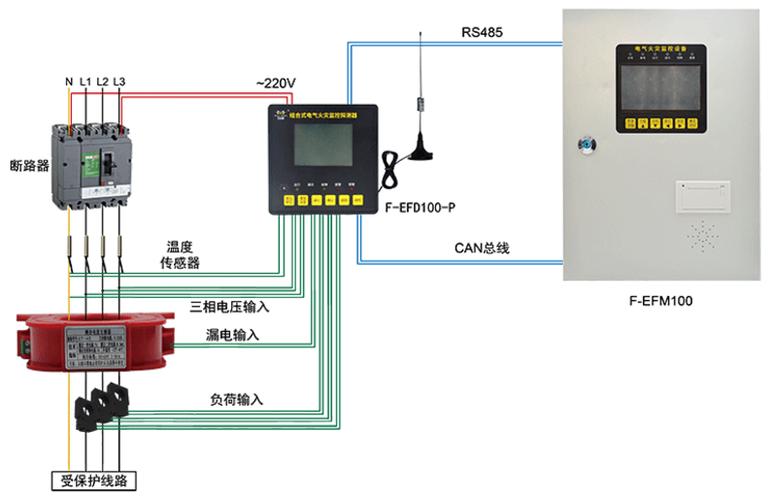

答：电气火灾监控设备以及系统的报警信号，应设在消防控制室或有人值班的场所。主机电源应取自控制中心的消防供电(AC220V)。各监控探测器采用现场供电，电源接入点应在该级断路器的上端
德派森的探测器上端取电时相应的零线也不能穿过探测器。 探测器上的接线需要连接到端子排上。 外接的温度探头采取扎带捆绑在开关接点附近的线缆上,以检测电气接点温度
消防电源监控设置规范

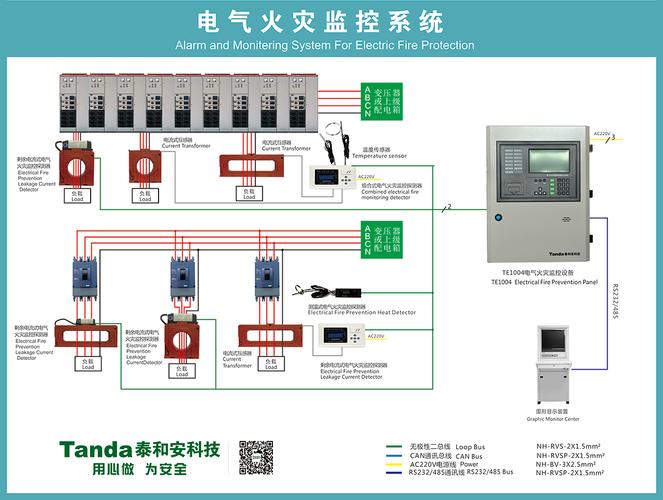

电气火灾监控系统的设置一般有如下规定： 一、应根据建筑物的性质、发生电气火灾危险性、保护对象等级设置电气火灾监控系统。
二、电气火灾监控系统应有下列部分或全部监控装置组成： 1 电气火灾监控设备； 2 剩余电流式电气火灾监控探测器； 3 测温式电气火灾监控探测器； 4 线型感温火灾探测器。 三、应根据工程规模和需要检测电气火灾部位，确定采用独立式探测器或非独立式探测 器。 四、 应根据电气敷设和用电设备具体情况，确定电气火灾监控探测器形式与安装位置。 五、 在无消防控制室且电气火灾监控探测器设置数量不超过8 个时，可采用独立式电气 火灾监控探测器。 六、电气火灾监控系统的设置不应影响供电系统的正常工作。 其依据的法规和规范有： 国家标准GB13955-2005《电气火灾监控动作保护装置的安装和运行》 国家标准《剩余电流动作保护装置的安装和运行》GB13955第6部分 GB50045-2005《高层民用建筑设计防火规范》9.1.1条要求 GB14287-2005电气火灾监控系统
消防电气火灾监控怎么接线
电气火灾监控设备怎么接线：电气火灾监控系统剩余电流互感器安装过程中要将同一回路的相线和中性线(N)同时同向穿过剩余电流互感器，将互感器开口部位进行紧固，安装以最常用的圆型剩余电流互感器和开口型剩余电流互感器为例。1)圆型剩余电流互感器安装步骤第一步：取出剩余电流互感器，将剩余电流互感器螺丝拧开；第二步：将被测回路三根相线和零线同时同方向穿过剩余电流互感器(一定是四根线，且同方向穿过，否则测出结果就不是剩余电流了)；第三步：闭合剩余电流互感器并拧紧螺丝，必须将两颗螺丝全部拧紧；第四步：固定剩余电流互感器。圆型剩余电流互感器安装注意：
1、剩余电流互感器的两颗闭合螺丝一定要拧紧，严禁只拧一颗螺丝；2、将同一回路三根相线和零线同时同方向穿过剩余电流互感器，PE线严禁穿入，穿过剩余电流互感器的中性线(N)严禁作为保护地线(PE)使用；
3、剩余电流互感器开口磁芯必须保持洁净，安装后开口必须完全闭合；
4、TN-C、IT系统不能安装剩余电流互感器;剩余电流互感器二次侧严禁开路。
2)开口型剩余电流互感器安装步骤第一步：将被测回路相线和零线同时同方向穿过剩余电流互感器；
第二步：闭合剩余电流互感器，直到听见卡扣卡住声音为止。注意：
1、将同一回路三根相线和零线同时同方向穿过剩余电流互感器，PE线严禁穿入，穿过剩余电流互感器的中性线(N)严禁作为保护地线(PE)使用；2、剩余电流互感器开口磁芯必须保持洁净，安装后开口必须完全闭合；
3、TN-C、IT系统不能安装剩余电流互感器；剩余电流互感器二次侧严禁开路。
4、安装电流互感器第一步：取出电流互感器并打开互感器卡扣；第二步：将电流互感器安装在被测回路相线上，电流互感器端子按照(A相)、(B相)、(C相)的顺序分别对应接到在线监测装置端子上，不得接错。第三步：必须要区分电流互感器的安装方向，互感器底部箭头要和线缆走向保持一致，如果安装在断路器进线处，互感器底部箭头应该与线缆进线方向一致;如果安装在断路器出线处，互感器底部箭头应该与线缆出线方向一致。
到此，以上就是小编对于电气火灾监控 怎么用的的问题就介绍到这了，希望介绍的3点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
