门禁系统通常接线方法有几种，门禁485线怎么接线图解

1. 门禁系统通常接线方法有几种
2. 小区单元门禁管理机接线方法
3. 联网型四门单通道RS485通讯门禁系统控制器怎么接线

门禁系统通常接线方法有几种

门禁系统的接线方法主要有两种：

一种是使用485总线连接读卡器和控制器，这种方法可以通过总线连接多个读卡器和控制器，实现集中管理；

另一种是使用WG26接口连接读卡器和控制器，这种方法比较简单，只需要将读卡器和控制器之间的数据线、地线和电源线连接好即可。在接线时需要注意线路的正确连接和电源的稳定性，以确保门禁系统的正常运行。

小区单元门禁管理机接线方法

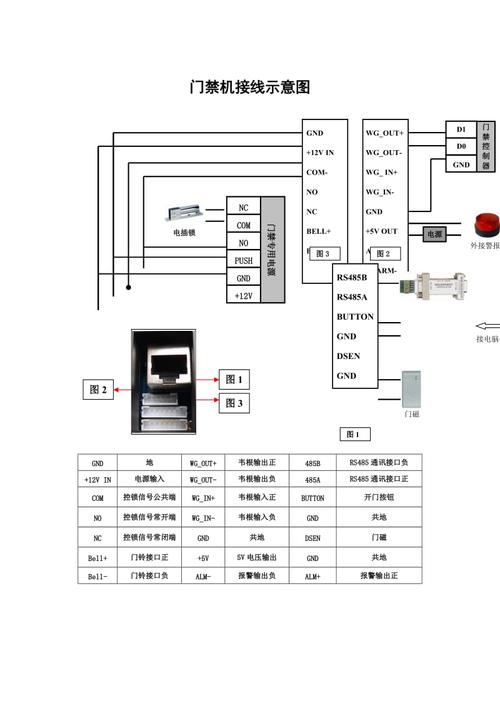

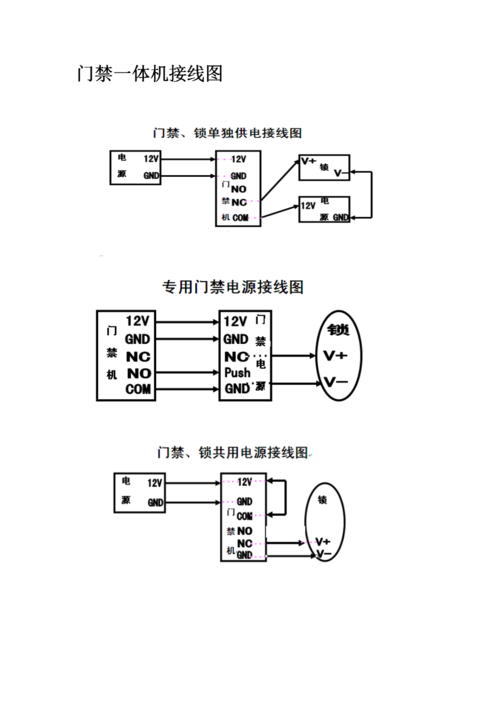

1、门禁主机上的+12V、GND端（门禁主机供电）接门禁电源的+12V、GND端。

2、电控锁正端接门禁电源的NO或NC端（视常开锁、常闭锁而定）；通常接法接到NC端（通电开锁，断电关锁）。电控锁负端接门禁电源的GND端。

3、门禁主机上的PUSH端（开门信号）接门禁电源的PUSH端。（门禁主机上开门信号标示是NO、NC的，通常接NO端至接门禁电源的PUSH端）。

4、另一端接出门按钮的话，出门按钮的2根连线接到门禁主机的出门按钮端和GND端；或者接入到门禁电源的PUSH端和GND端。

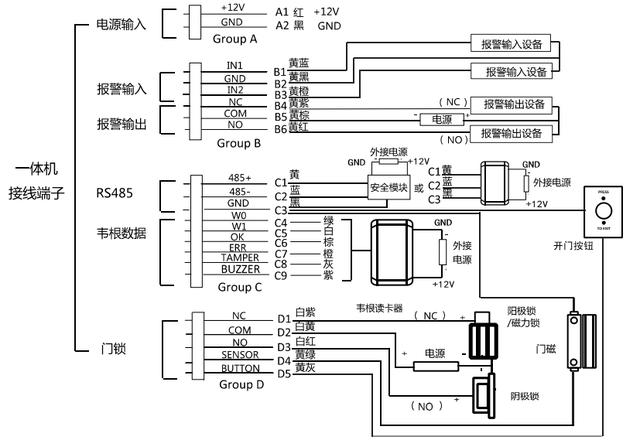

5、另一端接读卡器的话，读卡器连线接入门禁主机的对应信号端（一般接4个端子：12V、GND、DATA0、DATA1）。

四门门禁控制器只带三组门禁，那么接三组空一组就可以了；

有的门禁系统没有门磁设备，没有报警设备，那么这些信号也不需要接；

再比如门禁控制器同时支持网络/RS485/韦根协议，那么看要求，系统采用哪种协议就接哪组端子，其他空着即可。

1、共地法：用1条线或者屏蔽线将所有485设备的GND地连接起来，这样可以避免所有设备之间存在影响通讯的电势差。

2、终端电阻法：在最后一台485设备的485+和485-上并接120欧姆的终端电阻来改善通讯质量。

3、中间分段断开法：通过从中间断开来检查是否是设备负载过多通讯距离过长某台设备损害对整个通讯线路的影响等原因。

4、单独拉线法：单独简易暂时拉一条线到设备，这样可以用来排除是否是布线引起了通讯故障。

联网型四门单通道RS485通讯门禁系统控制器怎么接线

1. 联网型四门单通道RS485通讯门禁系统控制器的接线方式是多样的。
2. 通常情况下，该控制器会有一个RS485接口，用于与门禁读卡器和电脑之间进行通信。
在接线时，需要将门禁读卡器的RS485通讯线与控制器的RS485接口相连，确保通信正常。
3. 此外，还需要将控制器与电脑进行连接，可以通过USB接口或者以太网接口等方式进行连接。
这样，控制器就能够与电脑进行数据传输和控制操作。
4. 值得注意的是，具体的接线方式可能会因不同的品牌和型号而有所差异，因此在进行接线时，最好参考相应的产品说明书或者咨询专业人士，以确保接线正确并且系统正常运行。

是通过门边的感应器，直接走暗线连接的。

到此，以上就是小编对于门禁485线怎么接线图解的问题就介绍到这了，希望介绍的3点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
