ODF架怎么固定机柜，odf箱光纤安装视频

1. ODF架怎么固定机柜
2. 皮线光纤怎么进odf
3. odf单元盒使用方法

ODF架怎么固定机柜

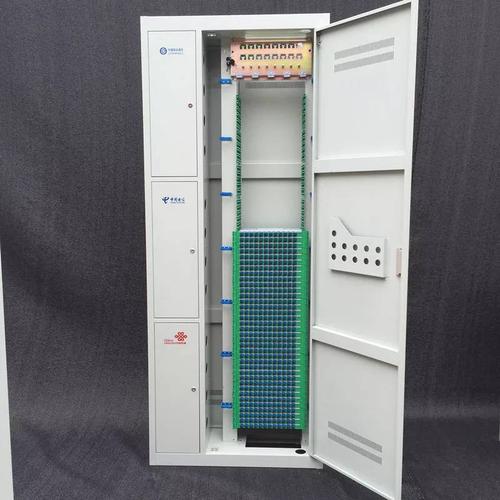

ODF ----光纤配线架 主要是光缆配线在ODF架内集中 象288芯的光纤配线架内装有4个72芯的光纤配线箱 每个72D的光纤配线箱有72根尾纤和适配器 光缆是和配线箱的尾纤熔接，然后保护固定的 配线箱上的适配器是要和设备的输出光信号对接的 一般机房信号经过分配后传输到ODF架 ，和配线箱上的适配器对接 光跳线对接时 要保持端面清洁，无划伤 光纤弯曲半径不要太小，尽量在10cm 以上 选用质量过关的适配器 一般跳线的插入损耗0.2dB以下， 适配器插入损耗0.2dB以下 采购跳线要按需要的长度订货（方便理线） 跳线和适配器的重复性，一致性要好 不然每次对接的值差别太大影响信号传输 希望以上对你有所参考和帮助！

皮线光纤怎么进odf

皮线光纤进入ODF（光纤分布架）的步骤如下：

首先，将光纤连接器插入ODF的适配器插槽中，确保插头与插槽对齐。

然后，轻轻推入插头，直到听到“咔嗒”声，表示插头已经牢固连接。

接下来，将光纤线缆沿着ODF的光纤槽或导向槽引导，确保光纤线缆不被弯曲或拉伸。

最后，将光纤线缆的另一端连接到目标设备或其他光纤连接器，确保连接牢固。在整个过程中，要小心处理光纤，避免损坏或弯曲，以确保光纤传输的质量和稳定性。

进入ODF的皮线光纤需要进行以下步骤：
1. 确认光纤的连接点和ODF的接收口。首先确定要连接的光纤的末端接头类型和ODF的接收口类型是否匹配，例如LC接头的光纤需要连接到LC接收口上。
2. 清洁和检查光纤末端接头。使用优质的光纤清洁工具清洁光纤末端接头，确保其表面干净和无尘。
3. 剥离光纤保护套。根据不同的连接方法和ODF设计，剥去光纤保护套的长度。
4. 贴上标签。为了方便管理和识别，可以在光纤上贴上标签，标明光纤的用途、编号等信息。
5. 将光纤端子插入ODF接收口。将准备好的光纤端子插入ODF接收口，确保插入深度合适并保持稳定。
6. 确认连接质量。使用光纤测试工具检测连接质量，包括插损和回波等参数。
需要注意的是，在进行上述操作时，要小心处理光纤，避免过度弯曲、拉扯或损坏光纤。此外，在进行连接操作前，最好戴上适当的防静电手套，以防止静电对光纤的影响。

皮线光纤进ODF需要先将光纤端面清洁干净，然后将光纤插入ODF的插孔中直到弹簧夹住光纤，确保光纤与插孔中心对齐。

接着，将皮线从端子箱或配线架中引入ODF，将皮线插入ODF的相应插槽中，再用钳子将皮线固定在ODF上，最后用光源检查皮线光纤的连接质量。整个过程需要小心谨慎，确保光纤不受损坏，避免影响信号传输质量。

odf单元盒使用方法

ODF单元盒是一种光纤接入设备，用于连接光纤与光缆的分配、调度和连接。下面是ODF单元盒的使用方法：
1. 安装：选择一个合适的位置，将ODF单元盒固定在机架或墙壁上，并确保它的位置稳固。
2. 光纤连接：将光纤通过光纤接头插入ODF单元盒中的相应接口，确保连接稳定且没有损伤。
3. 光缆管理：将光缆引入ODF单元盒，并将其固定在光缆盒或光缆架上，以确保光缆的弯曲半径符合要求，并且不会受到损伤。
4. 纤芯分配：根据需要，在ODF单元盒的不同纤芯位置上连接不同的光纤，以实现信号的分配与调度。
5. 标识：将每个纤芯的用途进行清晰的标识，便于日后维护管理和故障排除。
6. 封闭：将ODF单元盒的盖子或门关闭，以保护光纤和光纤接头，避免灰尘、湿气等的进入。
7. 管理和维护：定期检查ODF单元盒的连接是否稳定，光纤接头是否干净，有无损坏等情况，及时进行维护和更换。
总之，ODF单元盒的使用方法主要包括安装、光纤连接、光缆管理、纤芯分配、标识、封闭以及管理和维护等步骤。

到此，以上就是小编对于odf箱光纤安装视频的问题就介绍到这了，希望介绍的3点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
