  1. 门禁短接哪两根线
  2. 门禁继电器怎么接
  3. 玻璃门双开门电插锁怎么接线
  4. 门禁电源原理与维修

门禁短接哪两根线

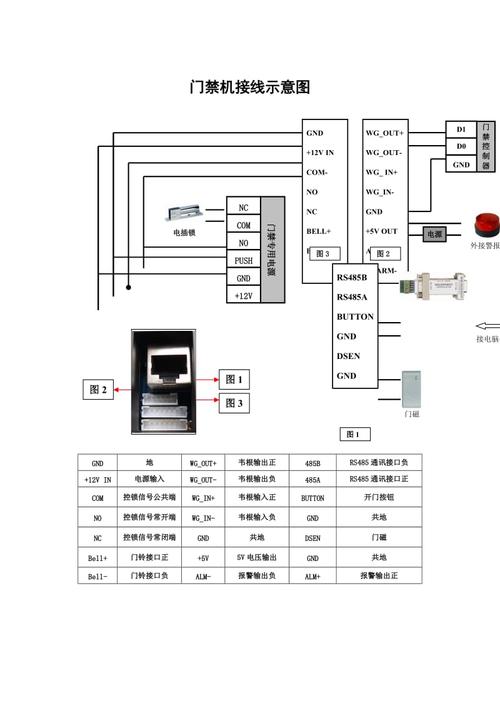

门禁短接从左到右分别是门禁一体机,门禁电源(门禁控制器),磁力锁,开门按钮,最后长方形白色那个是IC卡,刷卡用。好下面我们来接线。

先给门禁电源接220V的电,我手里那两条红色的就是接220电压的线,也就是门禁电源电压输入端,接220的电大家都会,这个可以不分火线零线,因为它两根都是红色的,接上去胶布缠好,就可以了,记住不要带电接。

门禁短接哪两根线,门禁电源怎么接220v电源-第1张图片-安保之家

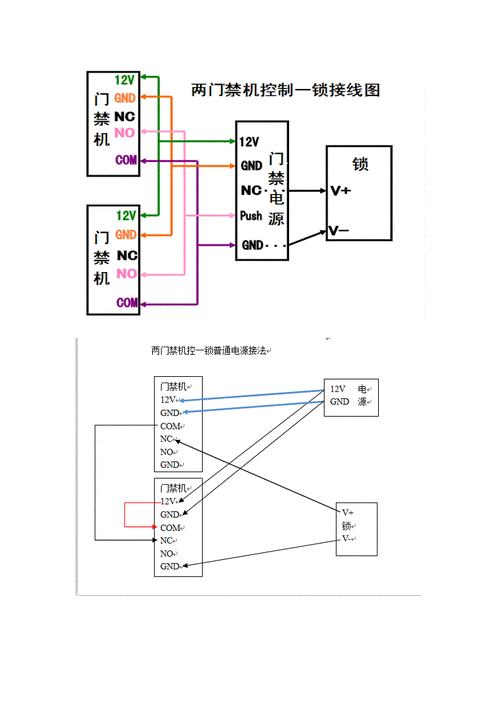

门禁系统的短接线通常是指将门禁控制器的两个输入端子短接在一起,以实现门禁的常开或常闭状态。具体短接哪两根线取决于门禁控制器的设计和接线方式。

一般情况下,常见的短接方式是将门禁控制器的COM(公共端)和NO(常开端)短接,这样门禁系统就处于常开状态;如果将COM和NC(常闭端)短接,则门禁系统处于常闭状态。但是为了确保正确操作,请参考门禁控制器的说明书或咨询专业人士,以确保正确短接线路。

门禁锁上共两根线,一根红线,一根黑线,需要接在电源上。门禁锁一般接电源的NC(红线),COM(黑线)。

这要看门锁电磁阀的线圈是双线圈还是单线圈,双线圈的话有个维持有个是吸合,零线是公共端,用万用表对零线分别测三根线,哪根直通就是零线。

门禁短接哪两根线,门禁电源怎么接220v电源-第2张图片-安保之家

门禁继电器怎么接

门禁电压是12V ,电梯的一般是24V ,从照明220V处接门禁电源. 先将内招板上的24V经过三端稳压器7812降压到12V,接入门禁电源. 门禁如果是继电器输出,将按钮开关(不是按钮灯哦)的一条线剪断有两个线头,分别接在继电器的常开触点上.如果要控制所有的楼层,那么就把按钮的公共端剪断接到继电器的常开触点上(不要把线搞错了,除了公共端,另一条是控制线,要分清楚). 如果是别的方式输出,要加一个12V的继电器,然后按照第二条接线.

玻璃门双开门电插锁怎么接线

先给门禁电源接220V的电,手里那两条红色的就是接220电压的线,也就是门禁电源电压输入端,接220的电大家都会,这个可以不分火线零线,因为它两根都是红色的,接上去胶布缠好,就可以了,记住不要带电接。

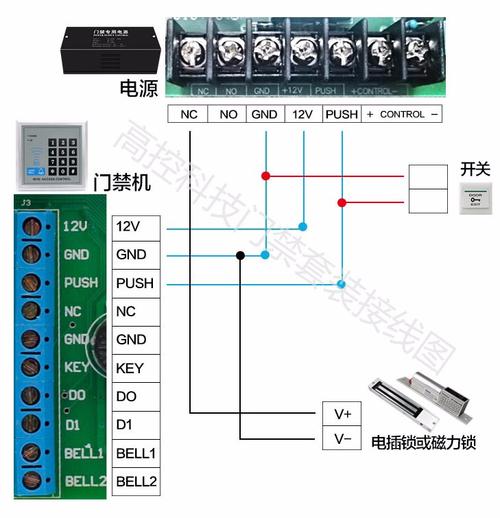

  接好220V电压后我们先来看看门禁电源的接线端口,门禁电源接线端子会看到有10个接线端子,NO跟COM接电控锁的,NC跟COM接磁力锁,12V跟GND给门禁一体机供电,GND跟PUSH接开门信号,接开门按钮都可以。

门禁短接哪两根线,门禁电源怎么接220v电源-第3张图片-安保之家

不同型号的双开门电插锁的接线方式可能会有所差别,以下是一般的接线方法:

1. 找到电插锁的三根线,分别是红色、黑色和白色线。

2. 把红色和黑色线连接到门锁的正负电源上,可以用维修线或者细铜丝条连接。

3. 把白色线连接到车辆的中控锁线上。这个线路的颜色和位置因车型而异,通常可以通过车辆的电路图来找到正确的位置。

4. 确认连接正确之后,用胶布或电气胶带将接线固定好,防止短路或接触不良。

门禁电源原理与维修

门禁电源原理是把直流电压变换成高频交流电压,并且起到将输出部分与输入电网隔离的作用。输出整流滤波器将变换器输出的高频交流电压整流滤波得到需要的直流电压,同时还防止高频噪声对负载的干扰。控制电路检测输出直流电压,并将其与基准电压比较,进行放大。调制振荡器的脉冲宽度,从而控制变换器以保持输出电压的稳定。

主要有以下故障和维修:

1、有效卡不能开门

 1)检查电控锁是否正常检查电源或者更换电控锁

2)锁舌与锁扣是否发生机械性卡死修复机械故障或者更换零部件

 3)查看控制板上的指示灯,控制板与模块间通讯是否正常排除故障

4)检查读卡器与模块之间的通讯是否正常排除故障

5)是否设置了信息日关闭命令通过软件调整开门时间

6)操作人员是否对门禁系统进行初始化或者其他命令通过软件重新授权

2、门禁通讯不通

到此,以上就是小编对于门禁电源怎么接220v电源的问题就介绍到这了,希望介绍的4点解答对大家有用,有任何问题和不懂的,欢迎各位老师在评论区讨论,给我留言。
