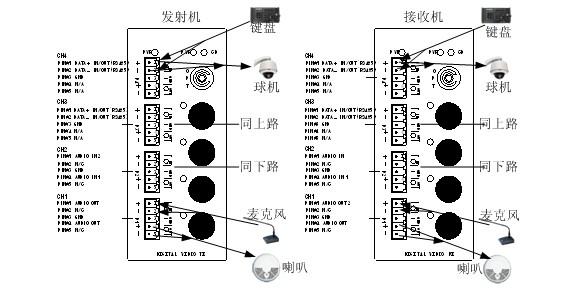

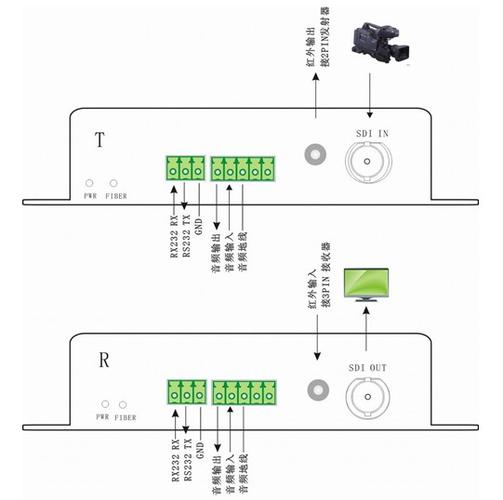

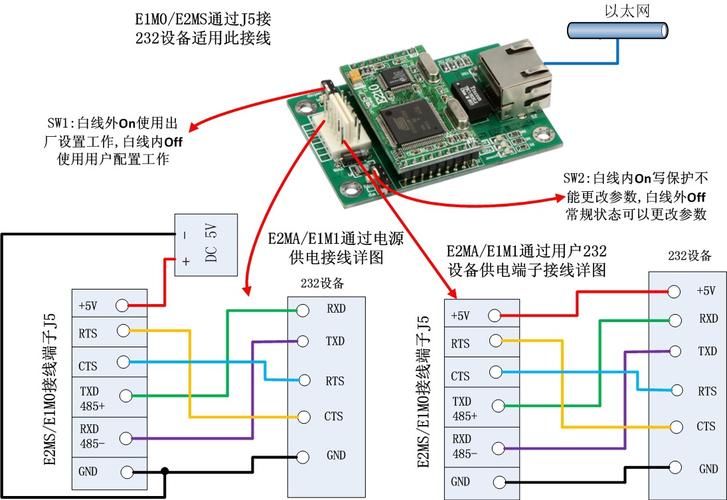

232线接线方法，232光端机怎么接线图

1. 232线接线方法
2. 232接口接法
3. 232端子怎么接线

232线接线方法

232线接线rs232串口线颜色排布顺序为1黑色、2棕色、3红色、4橙色、5黄色、6绿色、7蓝色、8紫色、9白色。根据不同需要，RS232串口线接法分为两种：直连与交叉。

RS232串口线直连接法是正常的连接：2接2，3接3（即一头的RX与另一头的RX相连，TX与另一头的TX相连）；RS232串口线交叉接法是交叉连接：2接3、3接2（即一头的RX和另一头的TX相连，TX与另一头的RX相连）。

RS232串口接线方法：直连和交叉接法

一般情况下，设备和电脑的连接通讯，需用到RS232串口线直连线；而设备和设备的连接通讯，就会用到RS232串口线的交叉线。用户在选择的时候，应根据两个设备之间连接的实际情况，选择不同接法的RS232串口线。

RS232 通常3线全双工

严格说：只有一种！

A 端 B 端

Tx发送-- Rx接收

Rx接收-- Tx发送

Gnd信号地-Gnd信号地

如果加上 流控，就复杂点

DB9形式的RS-232串口的定义

rs232串口接线基本方法

　　目前较为常用的串口有9针串口（DB9）和25针串口（DB25），通信距离较近时（《12m），可以用电缆线直接连接标准RS232端口RS422，RS485较远），若距离较远，需附加调制解调器（MODEM）。最为简单且常用的是三线制接法，即地、接收数据和发送数据三脚相连，本文只涉及到最为基本的接法，且直接用RS232相连。

　　首先，串口传输数据只要有接收数据针脚和发送针脚就能实现：同一个串口的接收脚和发送脚直接用线相连，两个串口相连或一个串口和多个串口相连。 同一个串口的接收脚和发送脚直接用线相连 对9针串口和25针串口，均是2与3直接相连；两个不同串口（不论是同一台计算机的两个串口或分别是不同计算机的串口）。

　　串口调试中要注意的几点

　　1、不同编码机制不能混接，如RS232C不能直接与RS422接口相连，市面上专门的各种转换器卖，必须通过转换器才能连接；

　　2、线路焊接要牢固，不然程序没问题，却因为接线问题误事；

232接口接法

RS232接线有两种方法：

1、直连接法

RS232串口线直连接法就是正常的连接：2接2，3接3（即一头的RX与另一头的RX相连，TX与另一头的TX相连）5接5。

2、交叉接法

RS232串口线交叉接法就是交叉连接：2接3、3接2（即一头的RX和另一头的TX相连，TX与另一头的RX相连）5接5。

232端子怎么接线

RS232接线有两种方法：

1、直连接法

RS232串口线直连接法就是正常的连接：2接2，3接3（即一头的RX与另一头的RX相连，TX与另一头的TX相连）5接5。

2、交叉接法

RS232串口线交叉接法就是交叉连接：2接3、3接2（即一头的RX和另一头的TX相连，TX与另一头的RX相连）5接5。

232端子接线方法是设备和电脑的连接通讯，需用到232串口线直连线；而设备和设备的连接通讯，就会用到232串口线的交叉线。

用户在选择的时候，应根据两个设备之间连接的实际情况，选择不同接法的232串口线。

到此，以上就是小编对于232光端机怎么接线图的问题就介绍到这了，希望介绍的3点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
