门禁装线路怎么（门禁系统通常接线方法有几种）

1. 门禁接线正确的接法
2. 门禁系统通常接线方法有几种
3. 安装门禁怎么预留线

门禁接线正确的接法

需要按照以下步骤进行：

首先将外壳和前盖拆开，确保门禁主机的内部线路没有接触到电源。

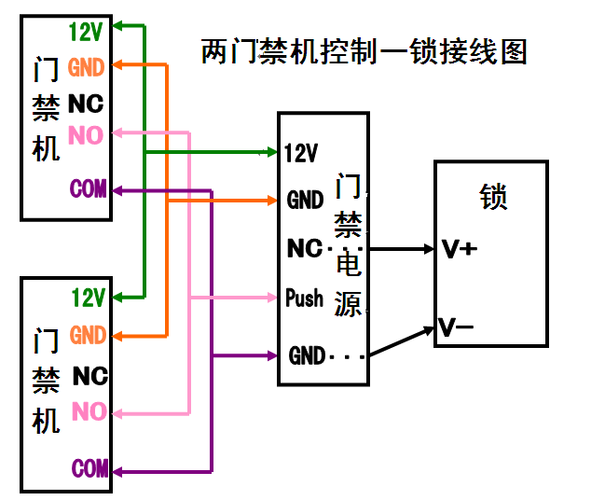

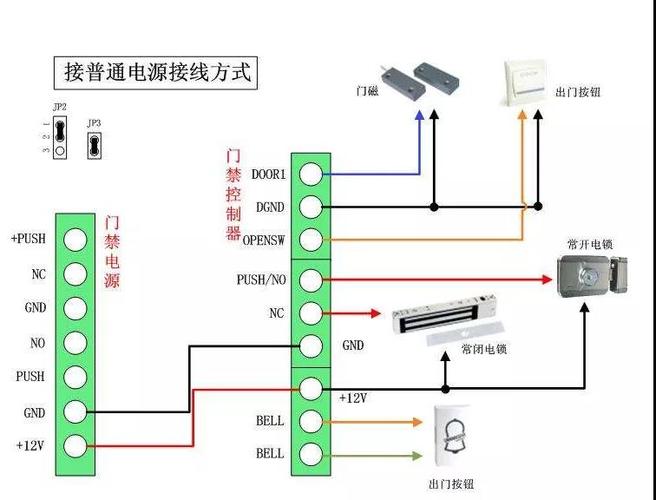

当前，门禁主机的常闭线（通常标记为NC）和常开线（通常标记为NO）都需要连接到电磁锁中。

将外壳和前盖放回到门禁主机上，然后连接电源线。门禁主机的电源应与外部电源相连。

连接读卡器，通常使用网络线（RJ45）连接。其中，T-和T+线连接到读卡器的负极和正极，另外的两个线（R-和R+）被连接到读卡器的接收端和发送端上。

最后，将门禁主机和读卡器连接到网络中，通常需要使用网络线和网口将门禁主机和读卡器连接到网络交换机或路由器上。

需要注意的是，门禁接线时应仔细查看门禁主机的接线图，确保电磁锁、电源、读卡器、网络等各个组件安装正确、连接稳固。否则，可能会出现门禁无法使用、线路短路等故障问题。另外，在门禁电路的调试和维修过程中，也需要严格按照门禁主机的使用说明书要求进行操作。

门禁系统通常接线方法有几种

门禁系统的接线方法主要有两种：

一种是使用485总线连接读卡器和控制器，这种方法可以通过总线连接多个读卡器和控制器，实现集中管理；

另一种是使用WG26接口连接读卡器和控制器，这种方法比较简单，只需要将读卡器和控制器之间的数据线、地线和电源线连接好即可。在接线时需要注意线路的正确连接和电源的稳定性，以确保门禁系统的正常运行。

安装门禁怎么预留线

在安装门禁时，首先需要确定门禁设备的安装位置和所需的线缆长度。然后在门禁设备的位置预留足够的线槽或管道，将线缆从门禁设备位置延伸至控制中心或电源接口处。

在预留线时，应留有充分的余量并考虑线缆的防护和固定方式，以确保线路的稳定和安全。

另外，还应确保线路的通路畅通，避免与其他设备或物体交叉，以免影响门禁设备的正常使用。

门禁系统主要由门禁控制器、电控锁、读卡器、卡片、门磁、通信转换器（RS485方式才用）、门禁管理软件；选配件一般有打碎玻璃开门开关、遥控开门设备、消防火情探测器（如烟感、温感等）组成火灾联动自动开门、闭门器、考勤软件、巡更软件等。

怎么布线需要根据现场的实际要求功能才好做，接线的话每家设备的接线位置及端子定义都不太一样，接触多了就好做了！！需要详细的资料，我给你一我这边控制器的安装使用手册吧。

安装门禁系统需要预留线缆，具体步骤如下：
确定门禁系统的型号和规格，包括所需的电锁类型、读卡器型号、报警器型号等。
根据门禁系统的设计方案，确定需要在哪些位置安装门禁设备，例如读卡器、电锁、出门按钮等。
在每个需要安装门禁设备的位置预留足够长度的线缆，以便连接各个设备。
根据门禁系统的布线要求，将线缆穿管或线槽，并确保线缆的牢固和安全。
在需要连接门禁设备的位置预留接口，例如读卡器的信号线接口、电锁的电源线接口等。
按照门禁系统的接线图进行接线，确保每个接口连接正确。
调试门禁系统，确保各个设备能够正常工作。
在预留线缆时，需要注意以下几点：
线缆的颜色和规格要符合设计要求。
线缆的长度要适当，不宜过长也不宜过短。
线缆的穿管或线槽要牢固，避免线缆受到挤压或损坏。
预留的接口要足够大，以便连接设备时方便插拔。
接线时要按照接线图进行，确保每个接口连接正确。

到此，以上就是小编对于门禁装线路怎么安装的问题就介绍到这了，希望介绍的3点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
